Реле давления Weishaupt GW 150 A4

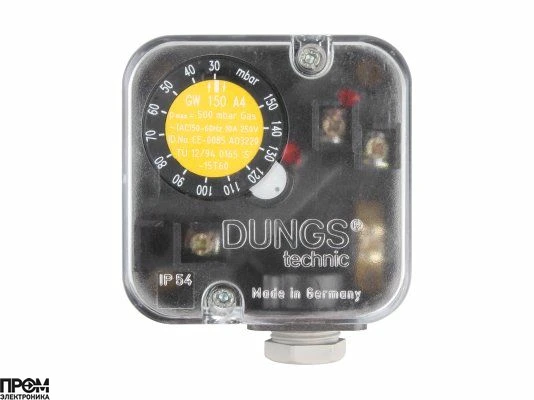

Реле давления Dungs GW 150 A4

Общее описание

Реле давления Dungs GW 150 A4 — это специализированный промышленный компонент для контроля избыточного и разреженного давления в газовых и воздушных системах. Устройство широко применяется в автоматизированных системах газоснабжения, котельных установках, горелочных агрегатах и других объектах, где требуется надежный мониторинг давления. Соответствие стандарту EN 1854 гарантирует безопасность и стабильность работы в промышленных условиях.

Ключевые характеристики

• Диапазон настройки: 30–150 мбар
• Максимальное рабочее давление: 500 мбар
• Диапазон срабатывания: 0–3 мбар
• Рабочая среда: нейтральные газы (семейство 1–3), воздух
• Температурный диапазон: от -15 до +70 °C
• Тип соединения: Rp 1/4" (внутренняя резьба)
• Класс защиты: IP54 (пыле- и влагозащищённый корпус)
• Габариты: 92 × 76 × 58 мм
• Кабельный ввод: M20
• Материал корпуса: пластик с алюминиевым основанием
• Мембрана: NBR
• Альтернативные артикулы: Q107/2, 010000090300, 0088670, 04036270, 691356, 69135-6

Функциональные особенности

Реле давления Dungs GW 150 A4 обеспечивает точный контроль давления в газовых и воздушных магистралях. При изменении давления относительно установленного порога происходит замыкание или размыкание электрического контакта, что позволяет интегрировать устройство в системы автоматизации и сигнализации. Настройка порога срабатывания осуществляется с помощью удобного колесика со шкалой, расположенного на верхней части корпуса, что облегчает эксплуатацию и техническое обслуживание.

Преимущества и конструктивные решения

• Высокая точность и стабильность срабатывания в широком диапазоне температур и давлений
• Простота настройки и монтажа благодаря интуитивно понятному механизму регулировки
• Устойчивость к воздействию пыли и влаги (IP54), что позволяет использовать реле в сложных промышленных условиях
• Компактные размеры и стандартное резьбовое соединение для быстрой интеграции в существующие системы
• Долговечная мембрана из NBR, устойчивая к воздействию газов и перепадов температур

Для получения консультации и заказа образцов обращайтесь к официальному дилеру — компании "Промэлектроника" (sales@prom-elec.com).

Области применения

Реле давления Dungs GW 150 A4 оптимально подходит для:

• Систем автоматизации газовых котельных и горелочных установок
• Контроля давления в промышленных газовых магистралях
• Мониторинга и защиты оборудования от недопустимых изменений давления
• Использования в составе систем безопасности и аварийного отключения

Совместимость и аналоги

Данное реле совместимо с большинством промышленных контроллеров и автоматизированных систем управления, поддерживающих входы для дискретных сигналов. Благодаря стандартному типу подключения и универсальному диапазону рабочих параметров, Dungs GW 150 A4 может быть использовано в качестве замены для аналогичных реле давления других производителей, а также в новых и модернизируемых установках.

Заключение

Реле давления Dungs GW 150 A4 — это надежное решение для точного контроля давления в промышленных газовых и воздушных системах. Высокая степень защиты, простота настройки и широкий диапазон рабочих параметров делают его востребованным компонентом для инженеров и специалистов по автоматизации.
