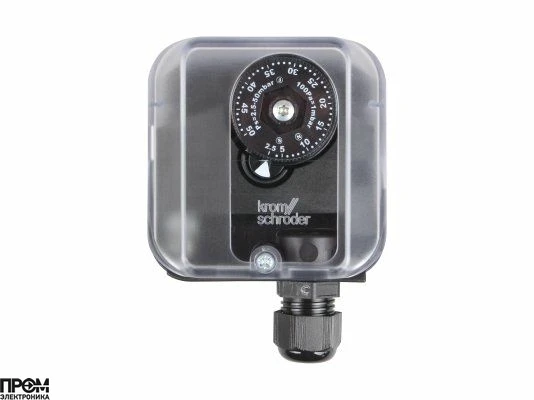

Kromschroder DG50U-3 — мембранное реле давления для контроля параметров газа и воздуха в промышленных установках, горелочных системах, котельных, вентиляционных агрегатах и технологических линиях. Модель относится к серии DG и предназначена для контроля достижения заданной точки срабатывания. При изменении давления до установленного значения реле переключает электрический контакт и передаёт сигнал в систему автоматики.

Важно понимать: DG50U-3 — это не запорный газовый клапан, а контрольное реле давления. Оно не перекрывает поток газа самостоятельно, но участвует в логике безопасности: разрешает запуск горелки, контролирует наличие давления, фиксирует отклонение от заданного режима и может передавать сигнал на блок управления, автоматику горелки, аварийную цепь или систему диспетчеризации.

Назначение

Реле давления Kromschroder DG50U-3 применяется для контроля давления газа и воздуха в системах, где требуется надёжное подтверждение рабочего режима. Исполнение DG..U рассчитано на работу с избыточным давлением, отрицательным давлением и дифференциальным давлением. Это делает модель универсальной для задач контроля газовой линии, воздушного тракта, работы вентилятора, фильтра, дымоходного или вентиляционного канала.

Диапазон настройки DG50U-3 составляет 2,5–50 мбар. Такой диапазон востребован в горелочных установках малой и средней мощности, котельных, теплогенераторах, промышленных печах и другом оборудовании, где автоматика должна точно отслеживать низкие давления.

Где применяется

Kromschroder DG50U-3 используют в составе газовых и воздушных систем промышленного назначения. Реле может устанавливаться в шкафах управления, на газовых рампах, в узлах контроля давления перед горелкой, в системах контроля вентилятора, а также в линиях, где необходимо отслеживать перепад давления.

Типовые области применения:

• газовые, дизель-газовые и комбинированные горелки;
• промышленные и коммунальные котельные;
• теплогенераторы, сушильные камеры, печи и технологические установки;
• системы вентиляции, наддува и контроля воздушного потока;
• газовые рампы и узлы подготовки газа;
• системы контроля фильтров и перепада давления.

Модель подходит для задач, где требуется не просто визуальный контроль по манометру, а автоматический электрический сигнал для схемы управления.

Принцип работы в системе подачи газа

Работа DG50U-3 основана на мембранном механизме и микропереключателе. Давление из контролируемой линии подаётся на чувствительный элемент реле. Когда давление достигает заданной точки, мембрана воздействует на микропереключатель, и электрический контакт меняет состояние.

В газовой системе это позволяет автоматике понимать, есть ли необходимое давление перед запуском горелки, не упало ли оно ниже допустимого уровня, работает ли вентилятор, есть ли нужный перепад давления или не засорён ли фильтр. Например, при недостаточном давлении газа реле может не дать разрешение на розжиг. При нормализации параметров контакт возвращается в рабочее состояние согласно логике схемы.

Настройка точки срабатывания выполняется вручную с помощью регулировочного колеса. Это удобно при пусконаладке: специалист может выставить требуемое значение под конкретную горелку, давление в газовой линии или условия работы оборудования.

Преимущества Kromschroder DG50U-3

Главное преимущество DG50U-3 — сочетание точного контроля низкого давления и универсального исполнения DG..U. Реле можно применять не только для избыточного давления, но и для контроля разрежения или перепада, что расширяет варианты использования в горелочной и вентиляционной автоматике.

Среди преимуществ модели:

• диапазон настройки 2,5–50 мбар для контроля низких давлений;
• исполнение для газа и воздуха;
• возможность контроля избыточного, отрицательного и дифференциального давления;
• мембранная конструкция с микропереключателем;
• ручная настройка точки срабатывания;
• электрическое подключение через винтовые клеммы в исполнении -3;
• применение в промышленных газовых установках и горелочных системах;
• компактное исполнение для монтажа в составе газовых рамп и шкафов автоматики.

Kromschroder DG50U-3 особенно полезен там, где важна предсказуемая работа автоматики безопасности. Он помогает исключить запуск оборудования при некорректном давлении и снизить риск аварийных остановов из-за неправильного контроля газовой или воздушной среды.

Технические особенности модели

Для DG50U-3 подтверждены следующие ключевые особенности:

• серия: Kromschroder DG;
• тип изделия: мембранное реле давления газа и воздуха;
• модель: DG50U-3;
• диапазон настройки: 2,5–50 мбар;
• исполнение U: контроль избыточного давления, разрежения и дифференциального давления;
• исполнение -3: электрическое подключение через винтовые клеммы;
• область применения: газовые и воздушные системы промышленного оборудования;
• настройка: ручная, с помощью регулировочного колеса.

При подборе важно учитывать не только диапазон срабатывания, но и контролируемую среду, тип давления, схему электрического подключения, условия монтажа, требования автоматики горелки и параметры действующей газовой рампы. Если оборудование устанавливается вместо ранее применявшегося реле, необходимо сверить полную маркировку старого устройства, диапазон настройки, электрическую схему и подключение к импульсным линиям.

Совместимость и подбор

Kromschroder DG50U-3 подбирают для систем, где требуемая точка срабатывания находится в пределах 2,5–50 мбар. Если рабочая точка ниже или выше этого диапазона, следует рассматривать другие исполнения серии DG с подходящим диапазоном. Также нужно учитывать, что исполнение DG..U применяется для избыточного давления, отрицательного давления и дифференциального давления, поэтому оно подходит для более широкого круга задач, чем модели только для контроля избыточного давления.

При замене старого реле желательно проверить:

• полную маркировку устройства;
• диапазон настройки;
• тип контактов и электрическое подключение;
• схему работы автоматики;
• место установки и направление импульсных линий;
• требования производителя горелки или газовой рампы.

Если маркировка частично повреждена, лучше подбирать замену по фото шильдика, схеме оборудования или паспорту горелки. Это особенно важно для промышленных объектов, где ошибка в диапазоне или типе исполнения может привести к нестабильной работе автоматики.

Примеры использования

1. Контроль минимального давления газа перед горелкой.
DG50U-3 может использоваться в газовой рампе для подтверждения наличия необходимого давления перед запуском. Если давление ниже установленного значения, автоматика не разрешает розжиг, защищая оборудование от некорректного пуска.

2. Контроль работы вентилятора горелки.
В воздушном тракте реле может контролировать разрежение или перепад давления, подтверждая, что вентилятор создаёт необходимый поток воздуха для безопасного горения.

3. Контроль перепада давления на фильтре.
DG50U-3 можно применять для контроля загрязнения фильтра или изменения сопротивления участка системы. При достижении заданного перепада реле передаёт сигнал в автоматику или систему обслуживания.

4. Использование в котельной автоматике.
В котельных реле давления применяется как элемент схемы безопасности и контроля. Оно помогает отслеживать состояние газовой или воздушной линии и своевременно передавать сигнал при отклонении от нормального режима.

Заказать Kromschroder DG50U-3

В интернет-магазине ПРОМЭЛЕКТРОНИКА вы можете заказать реле давления Kromschroder DG50U-3 для горелок, котельных, газовых рамп и промышленной автоматики. Мы поможем подобрать исполнение по маркировке, диапазону настройки, типу подключения и условиям применения. Для корректного подбора желательно сообщить модель горелки, фото старого реле или параметры из паспорта оборудования.
