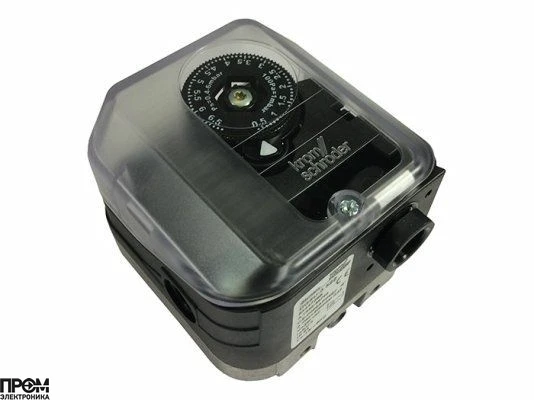

Реле давления Kromschroder DG 50UG-5

Реле давления Kromschroder DG 50UG-5

Общее описание

Реле давления Kromschroder DG 50UG-5 (арт. 84447374) — это высокоточное промышленное устройство для контроля избыточного и дифференциального давления в газовых и воздушных системах. Благодаря компактным размерам, высокой степени защиты и надежной конструкции, реле оптимально подходит для эксплуатации в сложных промышленных условиях, где требуется стабильный мониторинг давления рабочей среды до 600 мбар. Устройство широко применяется в автоматизации газовых котельных, системах промышленной вентиляции, а также в технологических линиях, использующих природный, сжиженный, дымовой или биогаз, а также воздух с минимальным содержанием H₂S.

Ключевые характеристики

• Диапазон регулировки: 2,5–50 мбар
• Диапазон срабатывания: 0,8–1,5 мбар
• Максимальное рабочее давление: 600 мбар
• Рабочая температура окружающей среды: от -15 до +70 °C
• Класс пылевлагозащиты: IP 54
• Габариты: 7 × 5 × 7,6 см
• Вес: 0,35 кг
• Тип контроля: избыточное и дифференциальное давление
• Рабочая среда: воздух, горючие газы (природный, сжиженный, дымовой, биогаз)
• Материал корпуса: термостойкий PBT, армированный стекловолокном
• Основание: литой алюминиевый сплав с антикоррозийной обработкой
• Мембрана: гибкая NBR-резина
• Электроподключение: 4-полюсный штекер (без разъема)
• Страна-изготовитель: Германия

Преимущества и особенности конструкции

• Высокая точность настройки благодаря регулировочному диску с цифровой разметкой
• Устойчивость к агрессивным средам за счет применения коррозиестойких материалов
• Герметичность и защита от пыли и влаги по классу IP 54
• Мембранная конструкция обеспечивает высокую чувствительность и надежность срабатывания
• Совместимость с широким спектром газов и воздуха (при содержании H₂S не более 0,1%)
• Работа в широком диапазоне температур, что важно для промышленной эксплуатации
• Компактные размеры для интеграции в ограниченное пространство

Для получения консультации и заказа образцов обращайтесь к официальному дилеру — компании "Промэлектроника" (sales@prom-elec.com).

Области применения

• Системы автоматизации газовых котельных и горелочных установок
• Промышленные линии по переработке и транспортировке газа
• Вентиляционные и воздушные системы с контролем давления
• Объекты, использующие биогаз и дымовые газы
• Мониторинг и защита технологических процессов, требующих точного контроля давления

Совместимость и требования к эксплуатации

Реле давления Kromschroder DG 50UG-5 совместимо с большинством промышленных систем, использующих воздух или горючие газы. Важно, чтобы рабочая среда не содержала агрессивных веществ и конденсата. Для предотвращения образования конденсата рекомендуется использовать крышку с элементом выравнивания давления. Электроподключение осуществляется через стандартный 4-полюсный штекер, что облегчает интеграцию в существующие системы.

Технические характеристики

• Диапазон регулировки: 2,5–50 мбар
• Диапазон срабатывания: 0,8–1,5 мбар
• Максимальное рабочее давление: 600 мбар
• Рабочая температура: -15…+70 °C
• Габариты: 7 × 5 × 7,6 см
• Вес: 0,35 кг
• Класс защиты: IP 54
• Код товара: 84447374

Заключение

Реле давления Kromschroder DG 50UG-5 — надежное решение для точного контроля давления в промышленных газовых и воздушных системах. Высокая степень защиты, широкий диапазон рабочих параметров и прочная конструкция делают этот компонент оптимальным выбором для инженеров и специалистов по автоматизации, которым необходимы стабильность, безопасность и долговечность оборудования.
