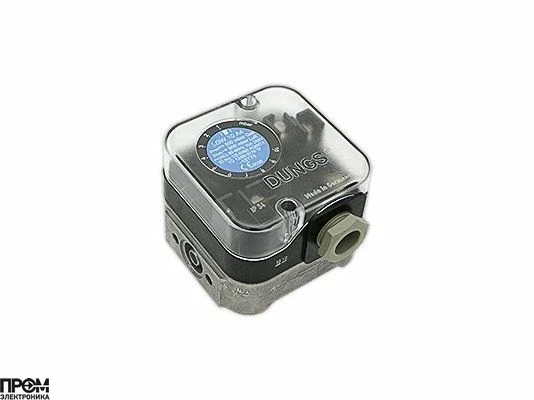

Реле давления Dungs LGW 10 A4 клеммное соединение

Реле давления Dungs LGW 10 A4 клеммное соединение

Общее описание

Реле давления Dungs LGW 10 A4 — это специализированный прибор для контроля и регулировки давления в промышленных топочных установках и газовых горелках. Устройство предназначено для работы в системах, где требуется надежный контроль дифференцированного давления газа или воздуха, а также автоматизация процессов отключения и включения оборудования при достижении заданных параметров. Реле сертифицировано по стандарту EN 1854 и соответствует требованиям промышленной безопасности, что подтверждает его применение в ответственных технологических цепочках.

Ключевые характеристики

• Диапазон регулировки: 1–10 мбар (ручная настройка с помощью регулировочного колесика)
• Максимальное рабочее давление: 500 мбар
• Диапазон срабатывания: 0,5 мбар
• Класс пылевлагозащиты: IP54 (защита от пыли и брызг воды)
• Температурный диапазон эксплуатации: от -15°C до +70°C
• Материал корпуса: алюминиевое основание, поликарбонатный кожух
• Электрические контакты: серебро (опционально — с позолотой)
• Тип подключения: резьба G ¼, винтовые зажимы через кабельное отверстие М20х1,5
• Монтаж: вертикальный и произвольный (точка переключения изменяется в пределах ±15%)
• Контрольная кнопка для ручной проверки работоспособности
• Артикул: 272344; альтернативные артикулы: Q108/7, 65323033

Преимущества и особенности конструкции

• Компактный форм-фактор облегчает интеграцию в ограниченное пространство шкафов автоматики и горелочных модулей.
• Высокая точность срабатывания и стабильность параметров в широком диапазоне температур.
• Универсальность монтажа — допускается установка в различных положениях, что важно при модернизации существующих систем.
• Простота подключения благодаря клеммному соединению и стандартной резьбе G ¼.
• Соответствие европейским стандартам безопасности и качества.

Для получения консультации и заказа образцов обращайтесь к официальному дилеру — компании "Промэлектроника" (sales@prom-elec.com).

Области применения

Реле давления Dungs LGW 10 A4 широко используется в системах автоматизации промышленных и коммерческих котельных, а также в составе газовых горелок ведущих производителей. Совместимо с моделями Riello GAS 8 P/M t.c., GAS 9 P/M t.c., GAS 10 P/M t.c., что обеспечивает гибкость при подборе аналогов и модернизации оборудования. Устройство подходит для:

• Контроля давления газа и воздуха в горелочных установках
• Систем безопасности и автоматического отключения подачи газа
• Промышленных печей, сушильных камер, теплогенераторов
• Модернизации и ремонта существующих систем автоматики

Совместимость и аналоги

Реле давления Dungs LGW 10 A4 совместимо с большинством промышленных контроллеров и автоматикой для газовых горелок. Благодаря стандартным размерам и типу подключения, устройство может быть использовано в качестве замены для аналогичных реле других производителей, а также при расширении или модернизации существующих систем.

Технические характеристики

• Производитель: Dungs
• Для контроля: дифференцированного давления
• Максимальное рабочее давление: 500 мбар
• Диапазон регулировки: 1–10 мбар
• Диапазон срабатывания: 0,5 мбар
• Класс защиты: IP54
• Температура эксплуатации: -15°C...+70°C
• Тип подключения: G ¼, винтовые зажимы, кабельное отверстие М20х1,5
• Контрольная кнопка: есть
• Совместимость: Riello GAS 8/9/10 P/M t.c.
