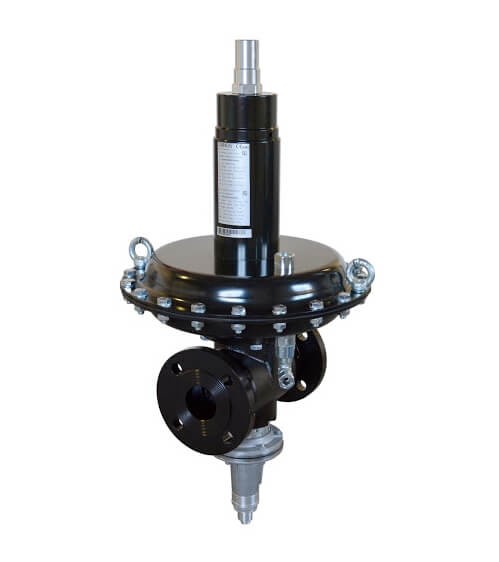

Регулятор давления газа Dungs FRM100040/SAV MD 270282

Регулятор давления газа Dungs FRM100040/SAV MD 270282 — это промышленный регулятор среднего давления прямого действия с пружинной настройкой заданного значения и интегрированным предохранительным запорным клапаном SAV. Модель предназначена для стабильного поддержания выходного давления в газовых линиях при изменении входного давления и расхода, а также для быстрого автоматического отключения подачи газа при выходе параметров за допустимые пределы. Исполнение DN40 / MD / SAV MD делает этот регулятор оптимальным решением для объектов, где требуется точное средненапорное регулирование и встроенная защита по избыточному и пониженному давлению.

Модель FRM100040/SAV MD применяется в системах газоснабжения промышленных горелок, теплогенераторов, котельных, технологических печей, газовых рамп, коммунальных и производственных сетей подачи газа. Регулятор подходит для работы в составе промышленных и отопительных установок, где важно не просто снизить давление, а обеспечить его устойчивость на выходе даже при переменных режимах потребления. За счет встроенного модуля SAV устройство одновременно выполняет две функции: рабочее регулирование давления и аварийное отключение потока при отклонении параметров от настроенного диапазона.

Конструктивно регулятор относится к оборудованию с пружинной нагрузкой и мембранной схемой управления. В конструкции предусмотрена мембрана компенсации входного давления, благодаря которой колебания давления на входе существенно меньше влияют на стабильность регулирования. Это особенно важно для промышленных газовых линий, где входные параметры могут меняться в зависимости от режима работы сети. Внешний импульс по выходному давлению обеспечивает корректную работу регулятора по фактическому давлению в линии после устройства, что положительно влияет на точность и повторяемость настройки. Регулятор соответствует требованиям EN 334, а встроенный предохранительный запорный клапан SAV — требованиям EN 14382, класс A.

Для модели Dungs FRM100040/SAV MD 270282 характерны следующие рабочие параметры: номинальный диаметр DN 40, максимально допустимое входное давление 10 бар, диапазон настройки выходного давления 90–420 мбар, минимальное дифференциальное давление для исполнения MD — 350 мбар, класс точности AC 5/10, группа давления закрытия SG 20. Встроенный клапан SAV MD имеет диапазон настройки нижнего давления срабатывания 35–400 мбар и верхнего давления срабатывания 180–800 мбар, при этом время срабатывания SAV составляет менее 2 секунд. Такое сочетание параметров делает устройство подходящим для ответственных газовых систем, где необходимо одновременно обеспечить устойчивый режим работы и быстрое отключение при аварийных отклонениях давления.

Регулятор выполнен в прочном промышленном корпусе. Корпус регулирующего элемента изготовлен из чугуна GGG 50, корпус мембраны регулятора — из листовой стали, корпус мембраны SAV — из алюминия, мембраны — из бутадиен-нитрильного каучука (NBR). Такое исполнение обеспечивает надежность при эксплуатации в инженерных системах газоснабжения, а также устойчивость к типовым рабочим нагрузкам. Допустимая температура окружающей среды составляет от -20 °C до +60 °C, что позволяет использовать оборудование в большинстве стандартных промышленных помещений и защищенных технологических зон. Устройство рассчитано на сухие и чистые газовые среды; при проектировании важно учитывать требования производителя по чистоте газа и недопустимости агрессивных сред.

Одним из ключевых преимуществ FRM100040/SAV MD является объединение в одном корпусе двух функционально важных узлов: регулятора и предохранительного запорного клапана. Это позволяет сократить количество компонентов в газовой линии, упростить компоновку узла редуцирования и повысить общую надежность системы. Встроенный SAV контролирует как понижение, так и повышение выходного давления относительно заданного диапазона. В случае аварийного отклонения он перекрывает подачу газа, предотвращая повреждение downstream-оборудования и снижая риски для технологического процесса. Для промышленных предприятий это означает более высокий уровень эксплуатационной безопасности и более компактную сборку узла.

С точки зрения монтажа данная модель предусматривает фланцевое присоединение PN 25 по EN 1092-1, также возможны исполнения под ANSI 150 lbs. Для модели 270282 установочные размеры составляют: A — 380 мм, B — 223 мм, C — 239 мм, D — 505 мм, E — 1080 мм, масса — около 38 кг. В конструкции предусмотрены точки подключения импульсных и вентиляционных линий: соединение линии вентиляции регулятора G 1/2, вентиляции SAV G 1/4, а также герметичные соединения внешних импульсных линий для труб 12 x 1,5. Эти данные важно учитывать на этапе проектирования шкафов ГРП, газорегуляторных линий, технологических рамп и при замене оборудования на действующем объекте.

При эксплуатации производитель рекомендует устанавливать регулятор в соответствии с действующими нормами, обеспечивать достаточное пространство для обслуживания, исключать монтажные напряжения, выводить вентиляционные и сбросные линии в безопасную зону, а перед регулятором использовать фильтр с тонкостью очистки ≤ 50 мкм. Также необходимо исключить наличие грязи и воды в трубопроводе, соблюдать направление потока и контролировать соответствие рабочих параметров данным на фирменной табличке. Для промышленных объектов эти требования критичны, так как напрямую влияют на ресурс мембран, стабильность регулирования и корректность работы SAV.

Если нужен надежный регулятор давления газа Dungs DN40 для среднего диапазона выходного давления, модель FRM100040/SAV MD 270282 является практичным решением для газовых горелок, котельных, теплотехнических установок и промышленных газовых систем. Устройство сочетает высокую пропускную способность, точную стабилизацию выходного давления, встроенную аварийную защиту и удобство технического обслуживания. За счет компенсации входного давления и возможности точной настройки пружинного механизма регулятор подходит для объектов, где важны повторяемость рабочих параметров, надежность и безопасная работа газовой арматуры в длительном цикле эксплуатации.
