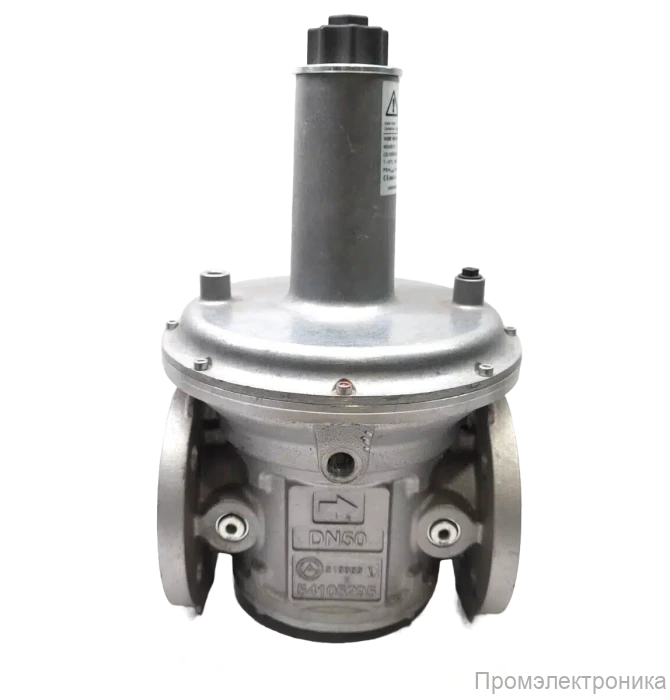

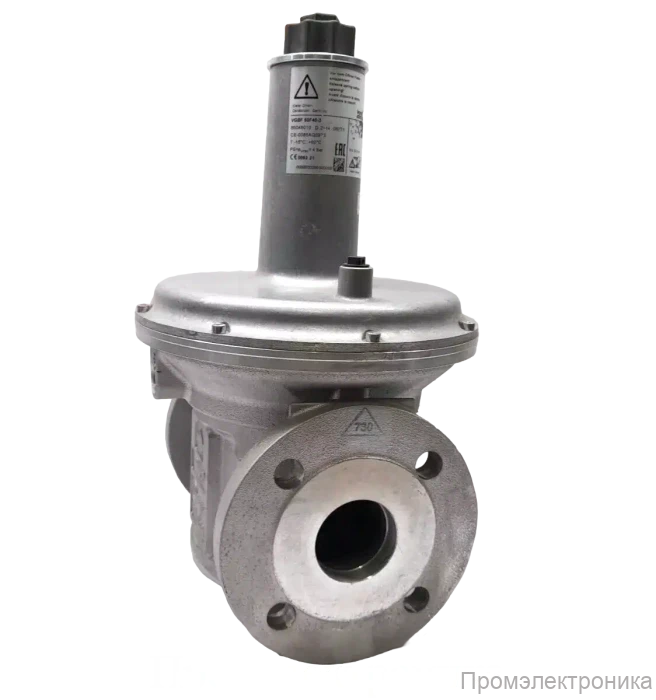

Регулятор давления Kromschroder VGBF 80F40-3, 86050010
Компания «Промэлектроника», являясь официальным дилером продукции Kromschroder, предлагает высококачественный регулятор давления газа VGBF 80F40-3 с артикулом 86050010. Это устройство является ключевым элементом для построения безопасных и эффективных газовых систем в промышленности, обеспечивая непревзойденную стабильность и точность регулирования.
Назначение и область применения
Регулятор давления газа Kromschroder VGBF 80F40-3 предназначен для поддержания заданного выходного давления (pd) на постоянном уровне, независимо от колебаний входного давления (pu) и изменений в расходе газа. Он идеально подходит для использования в газопроводах промышленных предприятий, котельных, горелочных установок и другого газопотребляющего оборудования.
Устройство сертифицировано для работы с различными видами газа, включая природный газ, городской газ, сжиженный газ (в газообразной фазе), водород и биогаз (с максимальным содержанием сероводорода H2S до 0,02% об.).
Конструкция и принцип действия
Kromschroder VGBF 80F40-3 — это пружинный регулятор прямого действия, оснащенный встроенной диафрагмой для компенсации входного давления и функцией нулевой отсечки (zero shut-off). Такая конструкция обеспечивает высокую точность регулирования и безопасность.
- Пружинный механизм: Позволяет точно настраивать и поддерживать необходимое давление на выходе.
- Компенсационная диафрагма: Изолирует влияние колебаний входного давления на работу клапана, гарантируя стабильность выходного давления.
- Материалы: Корпус регулятора изготовлен из высококачественного алюминия, а внутренние компоненты, такие как мембраны и уплотнение тарелки клапана, выполнены из NBR, что обеспечивает долговечность и стойкость к газовой среде.
Регулятор оснащен резьбовыми заглушками на входе и выходе для подключения контрольно-измерительных приборов (манометров) и проведения сервисных работ.
Ключевые технические характеристики
- Артикул: 86050010
- Модель: VGBF 80F40-3
- Тип: Пружинный регулятор давления с компенсационной диафрагмой.
- Номинальный диаметр (DN): 80.
- Тип присоединения: Фланцевое по ISO 7005, PN 16.
- Максимальное входное давление (): 4 бар (400 кПа).
- Диапазон выходного давления (): 10–30 мбар (стандартная пружина, цвет "красный").
- Заводская настройка: 20 мбар.
- Точки контроля давления: Резьбовые заглушки на входе и выходе.
- Подключение импульсной линии: Rp 3/8. Для предотвращения колебаний прибор комплектуется демпфирующим клапаном.
- Температура окружающей среды: от -20 °C до +60 °C.
- Сертификация: Устройство соответствует европейским стандартам EN 334 (класс точности AC 10), EN 88-1, а также имеет сертификаты соответствия EAC (Таможенный Союз), CE, UKCA.
Рекомендации по монтажу и эксплуатации
Для корректной и безопасной работы регулятора VGBF 80F40-3 необходимо строго соблюдать инструкцию по монтажу. Установку должен производить только квалифицированный персонал.
- Положение при монтаже: Регулятор следует устанавливать в горизонтальном положении, при этом пружинный механизм не должен быть направлен вниз.
- Импульсная линия: Для корректной работы требуется монтаж внешней импульсной линии. Точка отбора импульса должна располагаться на прямом участке трубопровода на расстоянии не менее 5 номинальных диаметров (5xDN) после регулятора.
- Защита от загрязнений: Перед регулятором настоятельно рекомендуется установка газового фильтра для защиты внутренних компонентов от механических примесей.
- Условия эксплуатации: Устройство предназначено для установки в сухих, закрытых помещениях. Необходимо избегать прямого воздействия солнечных лучей и механических напряжений со стороны трубопровода. Отверстие сапуна всегда должно быть открытым.
Надежность и обслуживание
Регуляторы Kromschroder известны своей надежностью. Расчетный срок службы VGBF составляет 15 лет с даты изготовления, при условии соблюдения правил эксплуатации. Для обеспечения бесперебойной работы рекомендуется проводить ежегодную проверку герметичности и функциональности устройства (при работе на биогазе — два раза в год).
Компания «Промэлектроника» обеспечивает полную техническую поддержку и поставляет только оригинальные запасные части и комплектующие.
Для получения консультации, уточнения технических деталей или оформления заказа на регулятор давления Kromschroder VGBF 80F40-3, пожалуйста, свяжитесь с нашим отделом продаж.
Email для запросов: sales@prom-elec.com
Вес | 17.2 кг |
Габариты | 31x31x54.6 см |
Напряжение | 120 В |
Открытие | Быстрое |
Закрытие | Быстрое |
Бренд | Kromschroder |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Примеры реального использования на производстве
Чтобы лучше понять практическую ценность регулятора Kromschroder VGBF 80F40-3, рассмотрим несколько типичных сценариев его применения на промышленных объектах:
- Газоснабжение печи для термообработки металла.
- Задача: На машиностроительном заводе используется большая печь для отжига и закалки стальных деталей. Горелки печи требуют для стабильной работы низкое давление газа, например, 25 мбар, в то время как давление в заводской газовой сети составляет 2-3 бара и может колебаться.
- Решение: На входе газовой линии, питающей печь, устанавливается регулятор VGBF 80F40-3. Он понижает давление с 3 бар до требуемых 25 мбар и надежно стабилизирует его.
- Результат: Обеспечивается стабильное пламя горелок, равномерный прогрев деталей и высокое качество термообработки. Исключаются дефекты продукции из-за перепадов температуры, оптимизируется расход газа и повышается безопасность эксплуатации печи.
- Линия питания газовых горелок в промышленной котельной.
- Задача: Крупная котельная, обеспечивающая отоплением и горячей водой производственный комплекс, оснащена несколькими мощными водогрейными котлами. Для эффективного сгорания топлива и точного регулирования мощности каждый котел требует постоянного давления газа на входе.
- Решение: В общем газопроводе котельной монтируется регулятор VGBF 80F40-3. Он принимает на себя все колебания давления городской сети и подает на рампу котлов газ со стабильными параметрами. Номинальный диаметр DN 80 позволяет обеспечить высокую пропускную способность, достаточную для одновременной работы нескольких котлов.
- Результат: Достигается максимальный КПД котлоагрегатов, снижается расход топлива и количество вредных выбросов. Повышается общая надежность системы теплоснабжения, предотвращаются аварийные остановки котлов из-за падения давления в сети.
- Система нагрева в сушильной камере на линии покраски.
- Задача: В покрасочном цехе автомобильного завода используется конвейерная сушильная камера для полимеризации лакокрасочного покрытия. Качество покрытия напрямую зависит от точности поддержания температуры, которую обеспечивают ряды газовых инфракрасных горелок.
- Решение: Для питания всей группы горелок сушильной камеры используется один регулятор VGBF 80F40-3. Он гарантирует, что на каждую горелку поступает газ с одинаковым и неизменным давлением, независимо от режима работы конвейера.
- Результат: Обеспечивается идеальная и равномерная сушка покрытия на каждом изделии. Это сводит к минимуму процент брака, сокращает расходы на перекраску и обеспечивает предсказуемое потребление энергии.
