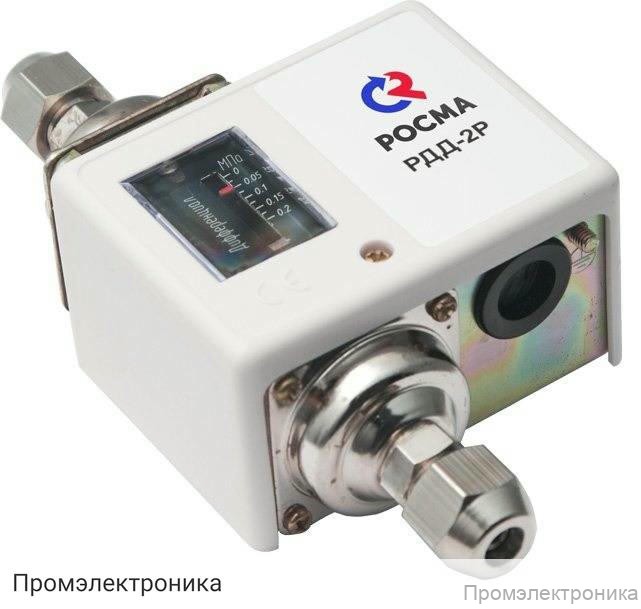

РДД-2Р - реле перепада давления

Техническое описание реле перепада давления РДД-2Р

РДД-2Р — это дифференциальное реле давления, предназначенное для контроля и автоматического управления разностью давлений в различных технологических системах. Данный прибор широко применяется в системах отопления, вентиляции, кондиционирования, а также в промышленном оборудовании, где требуется надежный контроль перепада давления между двумя средами.

Реле РДД-2Р отличается высокой точностью и стабильностью работы, что обеспечивает безопасность и эффективность эксплуатации оборудования. Корпус устройства выполнен из алитированной стали, что гарантирует долговечность и устойчивость к коррозии. Для удобства монтажа предусмотрены различные варианты установки: на приборную панель или с помощью специального кронштейна.

Основные технические характеристики:

• Диапазон показаний: 0,05…0,2 МПа, 0,05…0,4 МПа, 0,1…0,6 МПа
• Дифференциал (фиксированный): 0,03…0,05 МПа, 0,06…0,2 МПа
• Максимальное статическое давление: 0,5 МПа, 1,5 МПа, 3 МПа
• Воспроизводимость: ±2%
• Тип контактов: однополюсный перекидной контакт
• Электрические характеристики: 8 А ~220 В, 16 А ~110 В
• Рабочая температура окружающей среды: до +70 °C
• Температура измеряемой среды: от −10 до +110 °C
• Степень защиты корпуса: IP42
• Материалы исполнения:
  • Штуцер и накидная гайка — хромированная сталь 10
  • Кронштейн и механизм — анодированная сталь 10
  • Сильфон — медный сплав
  • Шкала — алюминий, черного цвета
  • Стекло — органическое
• Способ присоединения: накидная гайка для крепления капилляра
• Резьба присоединения: G¼
• Варианты монтажа: на приборную панель или с помощью кронштейна

РДД-2Р обеспечивает надежную работу в условиях повышенных требований к точности и долговечности. Благодаря использованию качественных материалов и продуманной конструкции, реле сохраняет работоспособность даже при длительной эксплуатации в сложных условиях. Простота монтажа и обслуживания делает РДД-2Р оптимальным выбором для автоматизации и контроля технологических процессов.
