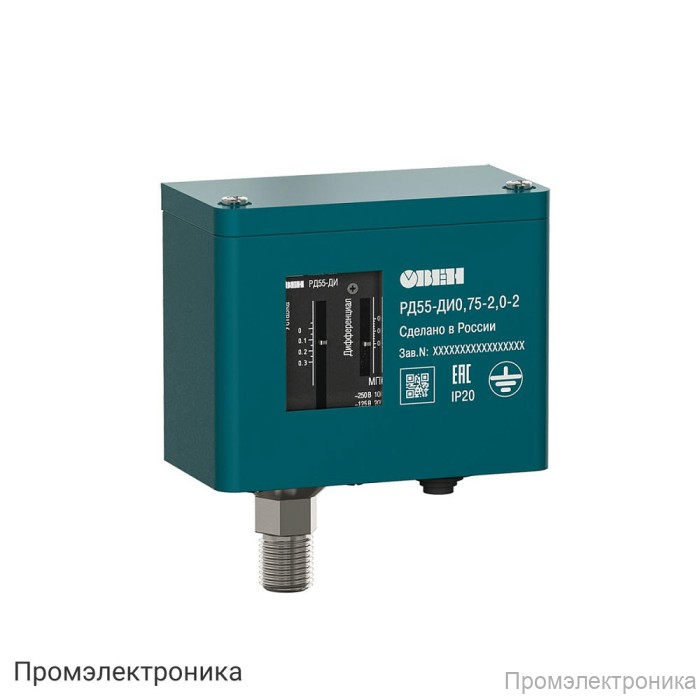

РД55-ДИ1,4-2,0-2 - механическое реле избыточного давления

Техническое описание реле избыточного давления РД55-ДИ1,4-2,0-2

РД55-ДИ1,4-2,0-2 — это механическое реле избыточного давления, предназначенное для автоматического контроля и управления давлением в различных технологических системах. Данный прибор широко применяется в промышленности, системах водоснабжения, отопления, вентиляции и других областях, где требуется надежное и точное поддержание заданных параметров давления.

Реле обеспечивает высокую точность срабатывания и отличается простотой эксплуатации, надежностью и долговечностью. Благодаря прочной конструкции и качественным материалам, устройство способно работать в сложных условиях, выдерживая значительные перепады температур и влажности.

Основные характеристики:

Диапазон задаваемой уставки избыточного давления: 0,2…1,4 МПа
Диапазон задания дифференциала: 100...400 кПа
Максимальное рабочее давление: 2,0 МПа
Тип управляющего выхода: однополюсный перекидной контакт (SPDT)
Максимальный ток при 125 VAC: 20 А (полная нагрузка), 72 А (пусковой ток)
Максимальный ток при 250 VAC: 10 А (полная нагрузка), 72 А (пусковой ток)
Максимальный ток при 24 VDC: 8 А (полная нагрузка), 64 А (пусковой ток)
Штуцер подключения к процессу: G1/4’’
Степень защиты по ГОСТ 14254: IP20
Масса прибора: 400 г (без упаковки), 450 г (с упаковкой)
Срок службы: не менее 5 лет

Условия эксплуатации:

Температура измеряемой среды: -40…+120 °С
Температура окружающей среды: -40…+65 °С
Относительная влажность: до 85 % при +25 °С
Атмосферное давление: 84...106,7 кПа

Реле избыточного давления РД55-ДИ1,4-2,0-2 комплектуется всеми необходимыми документами и крепежными элементами для быстрой и удобной установки. В комплект поставки входят сам прибор, паспорт и гарантийный талон, руководство по эксплуатации, а также комплект крепежа.

Благодаря своим техническим характеристикам и надежности, реле РД55-ДИ1,4-2,0-2 является оптимальным выбором для автоматизации процессов, требующих контроля давления в различных промышленных и инженерных системах.
