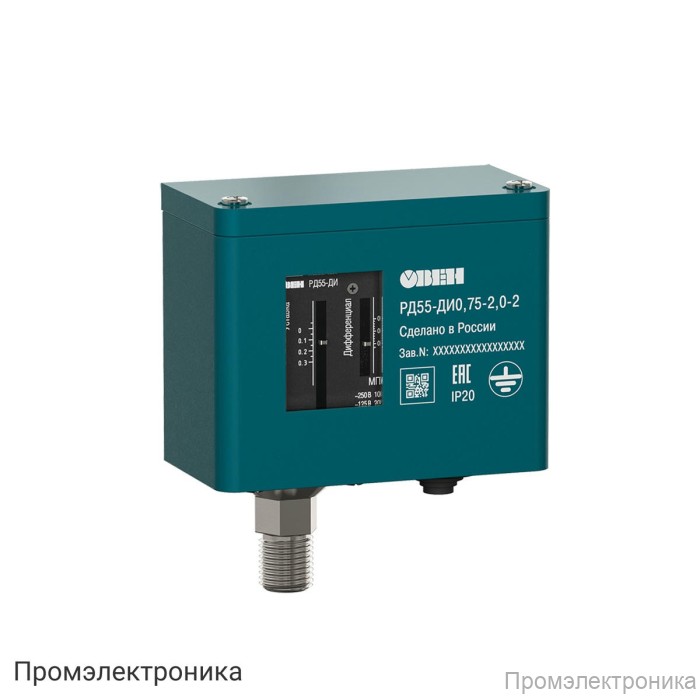

РД55-ДИ - механическое реле избыточного давления

Техническое описание реле избыточного давления РД55-ДИ

РД55-ДИ — это механическое реле избыточного давления, предназначенное для автоматического контроля и управления давлением в различных технологических системах. Прибор широко применяется в системах водоснабжения, отопления, вентиляции, а также в промышленном оборудовании, где требуется надежное и точное поддержание заданных параметров давления.

Основные особенности:

• Три модификации с различными диапазонами уставки давления: РД55-ДИ0,3, РД55-ДИ0,75, РД55-ДИ1,4.
• Высокая надежность и долговечность — срок службы не менее 5 лет.
• Простота монтажа и эксплуатации благодаря стандартным присоединительным размерам.
• Компактные габариты и малый вес (без упаковки — 400 г, с упаковкой — 450 г).
• Устойчивость к широкому диапазону температур и влажности окружающей среды.

Технические характеристики:

• Диапазон задаваемой уставки избыточного давления:
  • РД55-ДИ0,3: от -0,05 до 0,3 МПа
  • РД55-ДИ0,75: от -0,02 до 0,75 МПа
  • РД55-ДИ1,4: от 0,2 до 1,4 МПа
• Диапазон задания дифференциала:
  • РД55-ДИ0,3: 35...150 кПа
  • РД55-ДИ0,75: 70...400 кПа
  • РД55-ДИ1,4: 100...400 кПа
• Максимальное рабочее давление: до 2,0 МПа (в зависимости от модификации)
• Тип управляющего выхода: однополюсный перекидной контакт (SPDT)
• Максимальный ток коммутации:
  • 125 VAC: полная нагрузка — 20 А, пусковой ток — 72 А
  • 250 VAC: полная нагрузка — 10 А, пусковой ток — 72 А
  • 24 VDC: полная нагрузка — 8 А, пусковой ток — 64 А
• Присоединение к системе: резьба G1/2’’ или G1/4’’
• Степень защиты корпуса: IP20 по ГОСТ 14254
• Температура измеряемой среды: от -40 до +120 °С
• Температура окружающей среды: от -40 до +65 °С
• Относительная влажность: до 85 % при +25 °С
• Рабочее атмосферное давление: 84...106,7 кПа

Комплектация:

• Реле избыточного давления РД55-ДИ
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Крепежные элементы (1 комплект)

РД55-ДИ — это надежное решение для автоматизации процессов, требующих контроля давления, обеспечивающее стабильную работу оборудования и безопасность эксплуатации.
