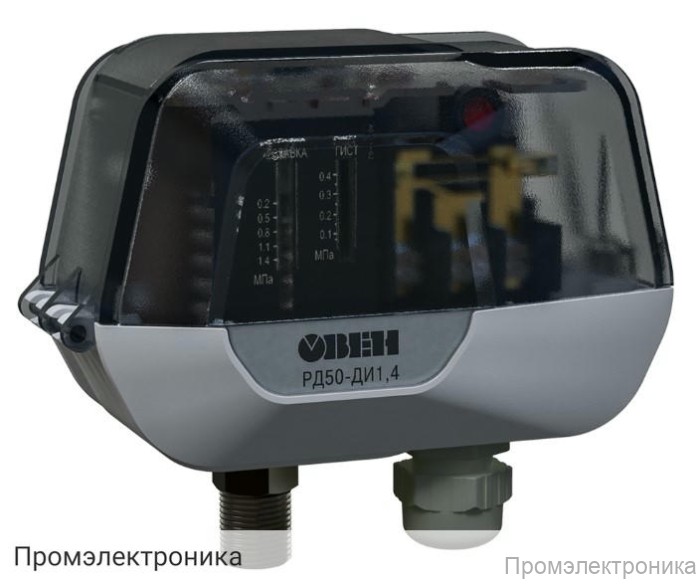

РД50-ДИ - механическое реле давления для систем тепло- и водоснабжения

Техническое описание реле давления РД50-ДИ

РД50-ДИ — это механическое реле давления, предназначенное для автоматического контроля и управления давлением в системах тепло- и водоснабжения. Прибор обеспечивает надежное включение и отключение оборудования при достижении заданных параметров давления, что позволяет повысить безопасность и эффективность работы инженерных систем.

Реле давления РД50-ДИ применяется для работы с различными рабочими средами, включая жидкости (в том числе техническую воду), пар, газы, а также парогазовые и газовые смеси. Благодаря универсальности и высокой степени защиты, устройство подходит для эксплуатации в промышленных и бытовых условиях.

Основные характеристики:

• Рабочая среда: жидкости, пар, газы, парогазовые и газовые смеси
• Диапазон задаваемой уставки давления:
  • РД50-ДИ0,75: 0…0,75 МПа
  • РД50-ДИ1,4: 0,2…1,4 МПа
• Дифференциал: 0,07...0,4 МПа
• Максимальное рабочее давление: 1,7 МПа
• Штуцер подсоединения: G ¼
• Подключение сигнальных проводов: к винтовым клеммам прибора
• Диаметр подключаемого кабеля: 3...8 мм
• Сопротивление изоляции: не менее 20 МОм
• Управляющий выход: однополюсный перекидной контакт SPDT
• Электрическая нагрузка на контакты:
  • АС-1: 16 А, 400 В
  • АС-3: 16 А, 400 В
  • АС-15: 10 А, 400 В
  • DC-13: 50 мА, 220 В
• Степень защиты: IP65 по ГОСТ 14254
• Масса без упаковки: 350 г, в упаковке: 450 г
• Срок службы: не менее 10 лет

Условия эксплуатации:

• Температура рабочей среды: –40...+100 °С
• Температура окружающей среды: –40...+65 °С
• Относительная влажность: до 80 % при +25 °С
• Атмосферное давление: 84...106,7 кПа

Реле давления РД50-ДИ отличается простотой монтажа и обслуживания. Вертикальное расположение оси крепежного отверстия обеспечивает удобство установки. В комплект поставки входят прибор, паспорт и гарантийный талон, руководство по эксплуатации, кронштейн и крепежные элементы. Надежность, долговечность и широкий диапазон рабочих параметров делают РД50-ДИ оптимальным выбором для автоматизации и защиты систем водоснабжения и отопления.
