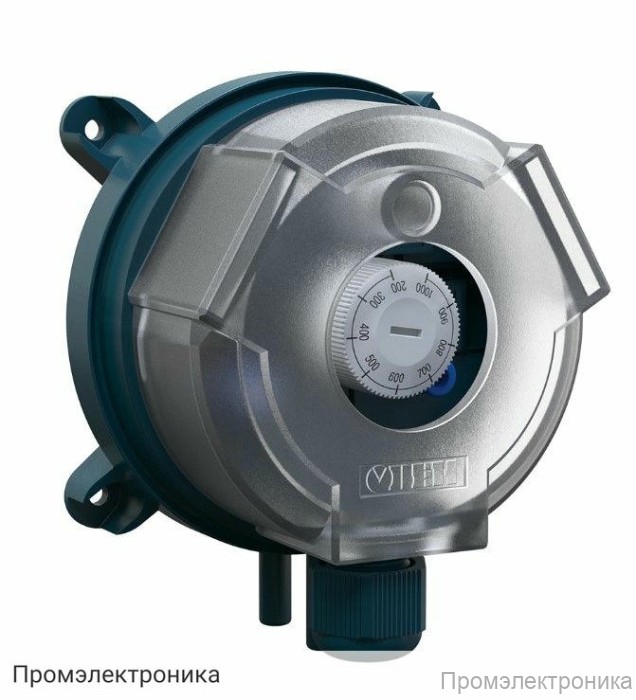

РД30-ДД500 - механическое реле давления для систем вентиляции и кондиционирования

Техническое описание реле давления РД30-ДД500

РД30-ДД500 — это механическое реле давления, предназначенное для контроля перепада давления в системах вентиляции и кондиционирования воздуха. Данный прибор обеспечивает надежное и точное срабатывание при изменении давления, что позволяет своевременно реагировать на отклонения в работе вентиляционного оборудования и предотвращать аварийные ситуации.

Реле давления РД30-ДД500 применяется для автоматического управления и сигнализации в системах, где требуется контроль разности давления между двумя точками. Благодаря высокой точности и надежности, устройство широко используется на промышленных объектах, в коммерческих зданиях, а также в жилых комплексах с современными системами вентиляции.

Корпус реле выполнен из прочных материалов и имеет степень защиты IP54, что гарантирует устойчивость к воздействию пыли и влаги. Монтаж устройства осуществляется вертикально, с подведением давления через встроенные штуцеры диаметром 6 мм. Подключение сигнальных проводов производится к винтовым клеммам, что обеспечивает простоту и надежность монтажа.

Основные характеристики:

Рабочая среда: воздух, неагрессивные и негорючие газы
Диапазон уставки перепада давления: 50…500 Па
Дифференциал срабатывания: не более 20 Па
Рабочий диапазон абсолютного давления: 84...118 кПа
Максимальный перепад давления между штуцерами: 10 кПа
Максимальный постоянный ток коммутации: 0,1 А (при 24 В)
Максимальное переменное напряжение коммутации: 250 В
Максимальный переменный ток коммутации: 1,5 А (при 250 В)
Погрешность срабатывания: ±15 %, но не менее ±10 Па
Управляющий выход: реле, тип SPDT
Диаметр подключаемого кабеля: 3...8 мм
Сопротивление изоляции: не менее 20 МОм (при 250 В)
Масса прибора: 150 г (без упаковки), 270 г (в упаковке)
Средняя наработка на отказ: 87 000 ч
Срок службы: 10 лет
Температура эксплуатации: –20...+85 °С
Относительная влажность: до 85 % при +25 °С

Реле давления РД30-ДД500 отличается высокой надежностью, длительным сроком службы и простотой эксплуатации. Благодаря своим техническим характеристикам, прибор идеально подходит для использования в различных климатических и технологических условиях, обеспечивая стабильную работу вентиляционных и кондиционирующих систем.
