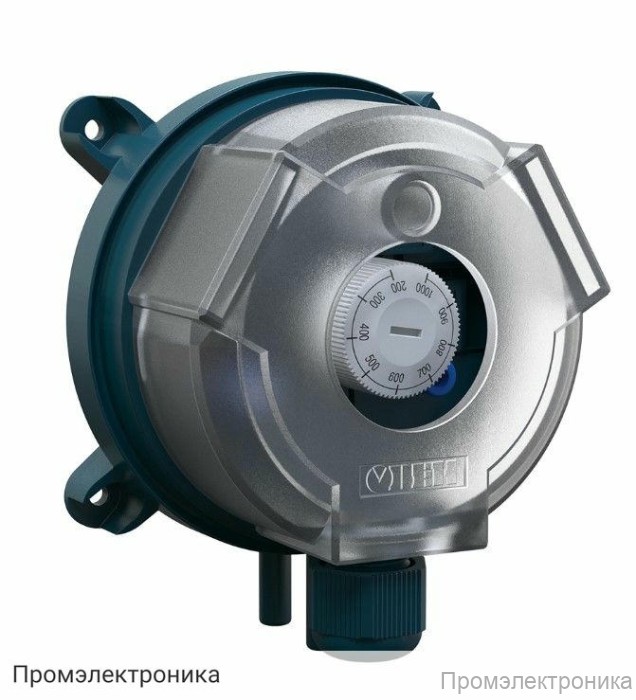

РД30-ДД400 - механическое реле давления для систем вентиляции и кондиционирования

Техническое описание реле давления РД30-ДД400

РД30-ДД400 — это механическое реле давления, предназначенное для контроля и регулирования перепада давления в системах вентиляции и кондиционирования. Данный прибор обеспечивает надежную и точную работу оборудования, предотвращая аварийные ситуации и повышая эффективность эксплуатации инженерных систем.

Реле давления РД30-ДД400 применяется для автоматического управления вентиляционными установками, фильтрами, вентиляторами, а также для контроля состояния воздушных потоков и фильтрующих элементов. Благодаря высокой точности и надежности, устройство широко используется на промышленных и коммерческих объектах, в административных зданиях, медицинских учреждениях и других объектах, где требуется поддержание оптимальных параметров микроклимата.

Основные характеристики:

Рабочая среда: воздух, неагрессивные и негорючие газы.
Диапазон задаваемой уставки перепада давления: 40…400 Па.
Дифференциал срабатывания: не более 20 Па.
Рабочий диапазон абсолютного давления: 84...118 кПа.
Максимальный перепад давления между штуцерами: 10 кПа.
Максимальный постоянный ток коммутации (при 24 В): 0,1 А.
Максимальное переменное напряжение коммутации: 250 В.
Максимальный переменный ток коммутации (при 250 В): 1,5 А.
Погрешность срабатывания: ±15 %, но не менее ±10 Па.
Управляющий выход: реле, SPDT.
Подключение сигнальных проводов: к винтовым клеммам прибора.
Подведение давления: через встроенные штуцеры Ø 6 мм.
Диаметр подключаемого трехжильного кабеля: 3...8 мм.
Степень защиты по ГОСТ 14254: IP54.
Масса прибора: без упаковки — 150 г, в упаковке — 270 г.
Средняя наработка на отказ: не менее 87 000 ч.
Срок службы: не менее 10 лет.
Температура окружающей среды: –20...+85 °С.
Относительная влажность: не более 85 % (при +25 °С).

Реле давления РД30-ДД400 отличается простотой монтажа и эксплуатации. Для подключения давления используются встроенные штуцеры, а сигнальные провода подсоединяются к винтовым клеммам. Прибор устанавливается вертикально, штуцерами вниз, что обеспечивает корректную работу и долговечность устройства.

Высокая надежность, широкий диапазон рабочих параметров и компактные размеры делают РД30-ДД400 оптимальным выбором для современных систем вентиляции и кондиционирования. Гарантия на изделие составляет 24 месяца.
