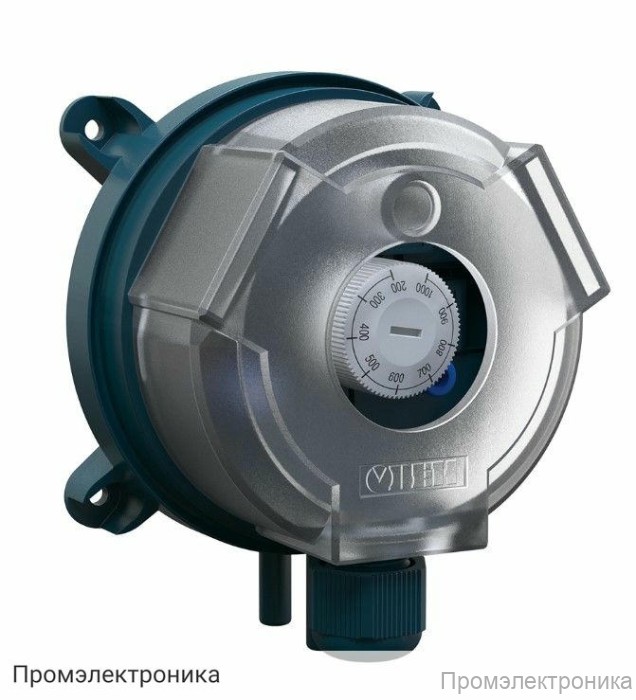

РД30-ДД200 - механическое реле давления для систем вентиляции и кондиционирования

Техническое описание реле давления РД30-ДД200

РД30-ДД200 — это механическое реле давления, предназначенное для контроля перепада давления в системах вентиляции и кондиционирования воздуха. Данный прибор обеспечивает надежное и точное управление работой вентиляционного оборудования, предотвращая аварийные ситуации и обеспечивая стабильную работу систем.

Реле давления РД30-ДД200 применяется для автоматического контроля и сигнализации при достижении заданного перепада давления между двумя точками системы. Оно подходит для работы с воздухом, а также с неагрессивными и негорючими газами, что делает его универсальным решением для большинства промышленных и коммерческих объектов.

Основные характеристики:

Рабочая среда: воздух, неагрессивные и негорючие газы.
Диапазон уставки перепада давления: от 20 до 200 Па.
Дифференциал срабатывания: не более 10 Па.
Рабочий диапазон абсолютного давления: 84...118 кПа.
Максимальный перепад давления между штуцерами: 10 кПа.
Максимальный постоянный ток коммутации: 0,1 А (при 24 В).
Максимальное переменное напряжение коммутации: 250 В.
Максимальный переменный ток коммутации: 1,5 А (при 250 В).
Подведение давления: через встроенные штуцеры диаметром 6 мм.
Погрешность срабатывания: ±15 %, но не менее ±10 Па.
Управляющий выход: реле, тип SPDT.
Подключение сигнальных проводов: к винтовым клеммам прибора.
Диаметр подключаемого кабеля: 3...8 мм.
Степень защиты: IP54 по ГОСТ 14254.
Масса без упаковки: не более 150 г.
Масса в упаковке: не более 270 г.
Средняя наработка на отказ: не менее 87 000 часов.
Срок службы: не менее 10 лет.
Температура эксплуатации: от –20 до +85 °С.
Относительная влажность: до 85 % при +25 °С.

Реле давления РД30-ДД200 отличается простотой монтажа и эксплуатации. Для подключения давления используются встроенные штуцеры, а сигнальные провода подсоединяются к винтовым клеммам. Прибор устанавливается вертикально, штуцерами вниз, что обеспечивает корректную работу и точность измерений.

Высокая надежность, длительный срок службы и устойчивость к внешним воздействиям делают РД30-ДД200 оптимальным выбором для автоматизации и контроля систем вентиляции и кондиционирования воздуха на промышленных и коммерческих объектах.
