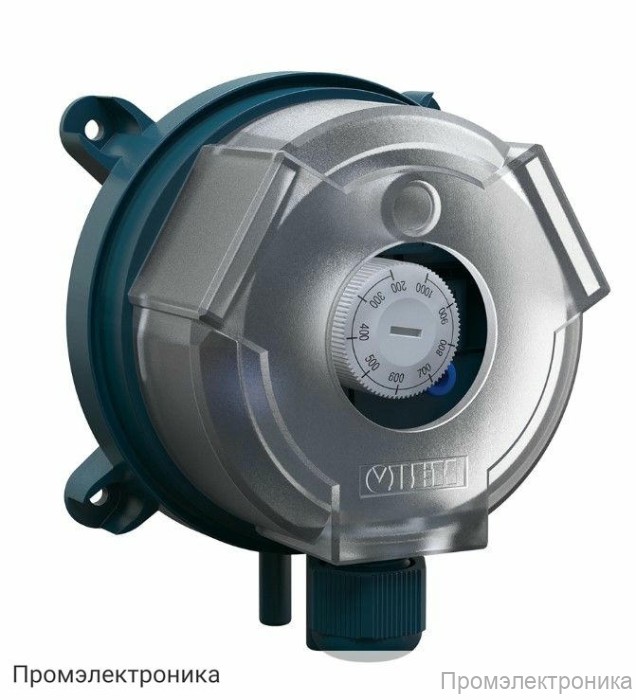

РД30-ДД1000 - механическое реле давления для систем вентиляции и кондиционирования

Техническое описание реле давления РД30-ДД1000

РД30-ДД1000 — это механическое реле давления, предназначенное для контроля и регулирования перепада давления в системах вентиляции и кондиционирования. Данный прибор обеспечивает надежную и точную работу оборудования, предотвращая аварийные ситуации и обеспечивая стабильность технологических процессов. Реле применяется для контроля воздушных потоков, фильтров, вентиляторов, а также в других системах, где требуется мониторинг разности давлений неагрессивных и негорючих газов.

Корпус устройства выполнен из прочных материалов, что гарантирует долговечность и устойчивость к внешним воздействиям. Монтаж реле осуществляется вертикально, с подведением давления через встроенные штуцеры диаметром 6 мм. Для подключения сигнальных проводов используются винтовые клеммы, что обеспечивает надежный контакт и простоту монтажа.

Основные характеристики:

Рабочая среда: воздух, неагрессивные и негорючие газы
Диапазон уставки перепада давления: 200…1000 Па
Дифференциал срабатывания: не более 100 Па
Рабочий диапазон абсолютного давления: 84...118 кПа
Максимальный перепад давления между штуцерами: 10 кПа
Максимальный постоянный ток коммутации (24 В): 0,1 А
Максимальное переменное напряжение коммутации: 250 В
Максимальный переменный ток коммутации (250 В): 1,5 А
Погрешность срабатывания: ±15 %, но не менее ±10 Па
Управляющий выход: реле, SPDT
Диаметр подключаемого кабеля: 3...8 мм
Степень защиты: IP54 по ГОСТ 14254
Масса без упаковки: 150 г, в упаковке: 270 г
Средняя наработка на отказ: не менее 87 000 ч
Срок службы: не менее 10 лет
Температура эксплуатации: –20...+85 °С
Относительная влажность: до 85 % при +25 °С

Реле давления РД30-ДД1000 отличается высокой надежностью, простотой установки и обслуживания. Благодаря широкому диапазону рабочих температур и высокой степени защиты, прибор может использоваться в различных климатических условиях и промышленных объектах. Надежная конструкция и длительный срок службы делают это реле оптимальным выбором для систем автоматизации вентиляции и кондиционирования.
