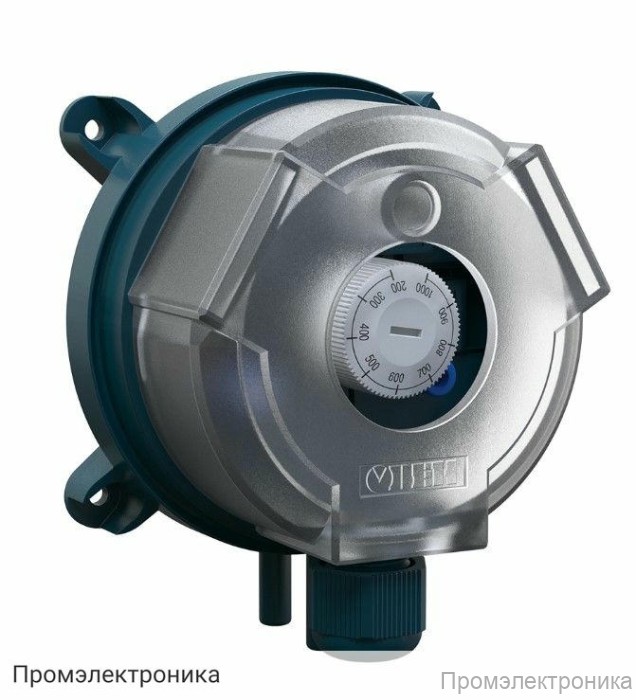

РД30-ДД - механическое реле давления для систем вентиляции и кондиционирования

Техническое описание реле давления РД30-ДД

РД30-ДД — это механическое реле давления, предназначенное для контроля перепада давления в системах вентиляции и кондиционирования. Прибор обеспечивает надежное и точное срабатывание при достижении заданного значения перепада давления, что позволяет своевременно реагировать на изменения в работе вентиляционного оборудования и предотвращать аварийные ситуации.

Реле давления РД30-ДД применяется для автоматизации и контроля работы фильтров, вентиляторов, воздушных заслонок, а также других элементов систем вентиляции и кондиционирования. Благодаря высокой точности и надежности, устройство широко используется на промышленных и коммерческих объектах, а также в жилых зданиях.

Основные характеристики:

Рабочая среда: воздух, неагрессивные и негорючие газы
Диапазон уставки перепада давления:
- РД30-ДД200: 20…200 Па
- РД30-ДД400: 40…400 Па
- РД30-ДД500: 50…500 Па
- РД30-ДД1000: 200…1000 Па
Дифференциал срабатывания: от 10 до 100 Па в зависимости от модели
Рабочий диапазон абсолютного давления: 84...118 кПа
Максимальный перепад давления между штуцерами: 10 кПа
Максимальный ток коммутации: 0,1 А (постоянный ток, 24 В), 1,5 А (переменный ток, 250 В)
Максимальное переменное напряжение коммутации: 250 В
Погрешность срабатывания: ±15 %, но не менее ±10 Па
Степень защиты: IP54 по ГОСТ 14254
Масса прибора: 150 г (без упаковки), 270 г (в упаковке)
Средняя наработка на отказ: не менее 87 000 ч
Срок службы: не менее 10 лет
Температура эксплуатации: –20...+85 °С
Относительная влажность: до 85 % при +25 °С
Подключение давления: через встроенные штуцеры Ø 6 мм
Подключение сигнальных проводов: к винтовым клеммам
Диаметр подключаемого кабеля: 3...8 мм

Комплектация:

Реле давления РД30-ДД
Паспорт и гарантийный талон
Руководство по эксплуатации
Крепежные винты (комплект)
Клеммы (3 шт.)
Адаптеры монтажные (2 шт.)
Силиконовая трубка 8/5 мм (1,5 м)

РД30-ДД отличается простотой монтажа и обслуживания, а также высокой надежностью в эксплуатации. Благодаря универсальности и широкому диапазону рабочих параметров, прибор подходит для большинства современных систем вентиляции и кондиционирования воздуха.
