Разъемы для термоэлектрических преобразователей — техническое описание

Разъемы для термоэлектрических преобразователей предназначены для надежного и быстрого соединения термопарных и компенсационных кабелей с измерительными приборами и системами автоматизации. Они обеспечивают стабильную передачу сигнала, минимизируя погрешности измерений, что особенно важно при работе с термопарами различных типов. Конструктивно разъемы выполнены в двух вариантах: стандартном и мини, что позволяет подобрать оптимальное решение для любых условий эксплуатации.

Корпус разъемов изготовлен из прочных материалов, устойчивых к механическим воздействиям и перепадам температур. Благодаря высокой степени защиты IP40, разъемы защищены от попадания твердых частиц и пыли, что гарантирует долговечность и надежность работы даже в сложных промышленных условиях. Разъемы подходят для использования в диапазоне температур от -29 до +180 °С при длительной эксплуатации и до -50…+220 °С при кратковременных нагрузках.

Для удобства монтажа и идентификации разъемы имеют цветовую маркировку в зависимости от типа термопары:

• Жёлтый — тип K (Ni-Cr/Ni-Al)
• Оранжевый — тип N (Nicrosil/Nisil)
• Чёрный — тип J (Fe/Cu-Ni)
• Зелёный — тип S (Cu/Cu-Ni)

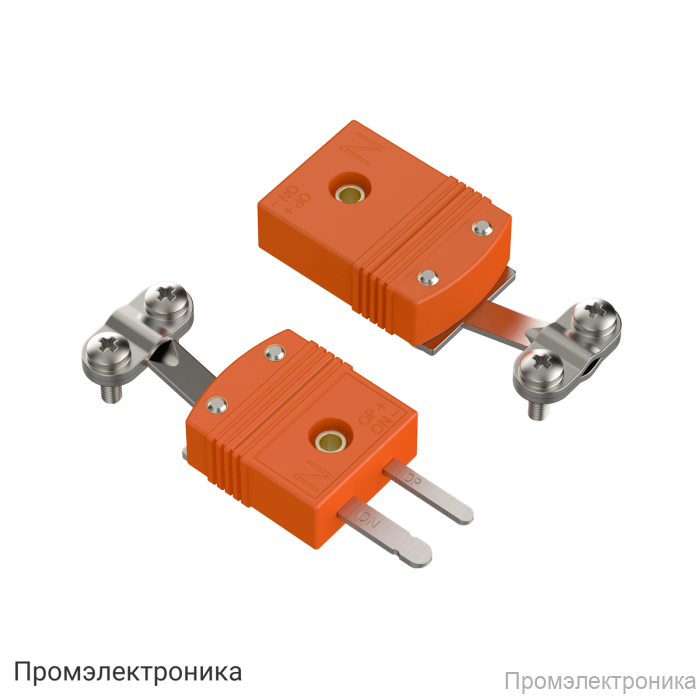

Каждый разъем выпускается в двух исполнениях — вилка и розетка, что обеспечивает универсальность применения и совместимость с различными системами. Для заказа доступны модели как в стандартном, так и в мини-размере, что позволяет использовать их в ограниченных пространствах и на компактных приборах.

Ключевые технические характеристики разъемов:

• Диапазон рабочих температур: длительно — от -29 до +180 °С, кратковременно — от -50 до +220 °С
• Степень защиты: IP40
• Конструктивное исполнение: стандартное и мини
• Варианты исполнения: вилка и розетка
• Цветовая маркировка по типу термопары
• Совместимость с термопарами типов K, N, J, S
• Общепромышленное исполнение (без взрывозащиты)

Разъемы для термоэлектрических преобразователей — это надежное решение для построения точных и долговечных измерительных систем в промышленности, лабораториях и на объектах автоматизации. Простота монтажа, высокая точность передачи сигнала и широкий диапазон рабочих температур делают их оптимальным выбором для профессионального применения.
