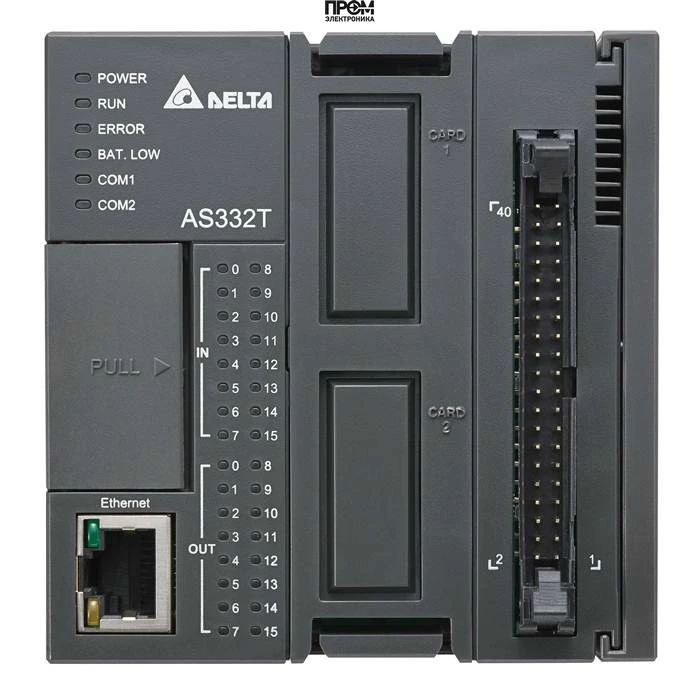

Процессорный модуль Delta Electronics AS300 AS332T-A

Процессорный модуль AS332T-A представляет собой высокопроизводительное ядро для построения систем автоматизации на базе компактных модульных ПЛК серии AS300 от Delta Electronics. Данный модуль ЦПУ разработан для решения задач среднего и высокого уровня сложности, где требуется высокая скорость обработки данных, развитые коммуникационные возможности и точное управление движением. Модель AS332T-A сочетает в себе компактные размеры и впечатляющую вычислительную мощность, что делает ее оптимальным выбором для управления станками, производственными линиями, системами дозирования, упаковочным и другим промышленным оборудованием.

Ключевые технические характеристики и преимущества

Модуль AS332T-A построен на базе современного 32-битного процессора SoC (System on a Chip), который обеспечивает исключительное быстродействие. Скорость выполнения базовых логических инструкций (LD) составляет всего 25 наносекунд, что гарантирует минимальное время цикла программы и быструю реакцию системы на внешние события. Это критически важно для приложений, требующих детерминированного управления в реальном времени.

• Модель: AS332T-A
• Тип процессора: 32-битный SoC
• Объем программы: 128 000 шагов (128k steps)
• Встроенные входы/выходы: 32 точки (16 дискретных входов, 16 транзисторных выходов NPN)
• Максимальное расширение I/O: до 1024 точек
• Скорость выполнения инструкций: LD - 25 нс, MOV - 0.15 мкс
• Коммуникационные порты: Ethernet, 2 × RS-485, CANopen
• Высокоскоростные счетчики: 4 канала по 200 кГц, 2 канала по 20 кГц
• Импульсные выходы: 6 каналов по 200 кГц для управления сервоприводами/шаговыми двигателями

Производительность и память

Объем программной памяти в 128k шагов позволяет реализовывать сложные алгоритмы управления, использовать разветвленную логику, функциональные блоки и структурированный текст (ST), а также обильно комментировать программу для удобства дальнейшего обслуживания. Большой объем регистров данных обеспечивает достаточно места для хранения переменных, уставок, рецептов и архивных данных непосредственно в контроллере. Такая архитектура памяти делает AS332T-A самодостаточным решением для множества задач без необходимости постоянного обмена данными с верхним уровнем.

Интегрированные коммуникационные интерфейсы

Процессорный модуль AS332T-A оснащен полным набором современных промышленных интерфейсов для интеграции в любую архитектуру АСУ ТП.

• Ethernet порт: Используется для программирования и отладки ПЛК, связи с панелями оператора (HMI) и SCADA-системами по протоколу Modbus TCP, а также для обмена данными между контроллерами.
• Два порта RS-485: Независимые порты поддерживают протокол Modbus RTU/ASCII в режимах Master и Slave, позволяя подключать широкий спектр периферийных устройств: частотные преобразователи, датчики, измерительные приборы и модули удаленного ввода-вывода.
• Интерфейс CANopen: Встроенный порт CANopen (DS301) обеспечивает высокоскоростной и надежный обмен данными для построения систем распределенного управления. Он идеально подходит для задач управления движением, позволяя синхронизировать работу до 8 сервоприводов по профилю DS402.

Функциональные особенности и применение

Модуль AS332T-A обладает расширенными функциональными возможностями, которые значительно упрощают реализацию сложных задач. Встроенные высокоскоростные счетчики с частотой до 200 кГц позволяют напрямую подключать энкодеры для точного отслеживания положения, скорости и длины. Шесть каналов высокоскоростных импульсных выходов (до 200 кГц) предназначены для прямого управления шаговыми двигателями или сервоприводами в режиме позиционирования (PTP). Поддержка до 32 модулей расширения серии AS, включая аналоговые, температурные и коммуникационные модули, обеспечивает исключительную гибкость и масштабируемость системы под любые требования проекта. Программирование осуществляется в единой среде разработки ISPSoft, поддерживающей все языки стандарта IEC 61131-3.
