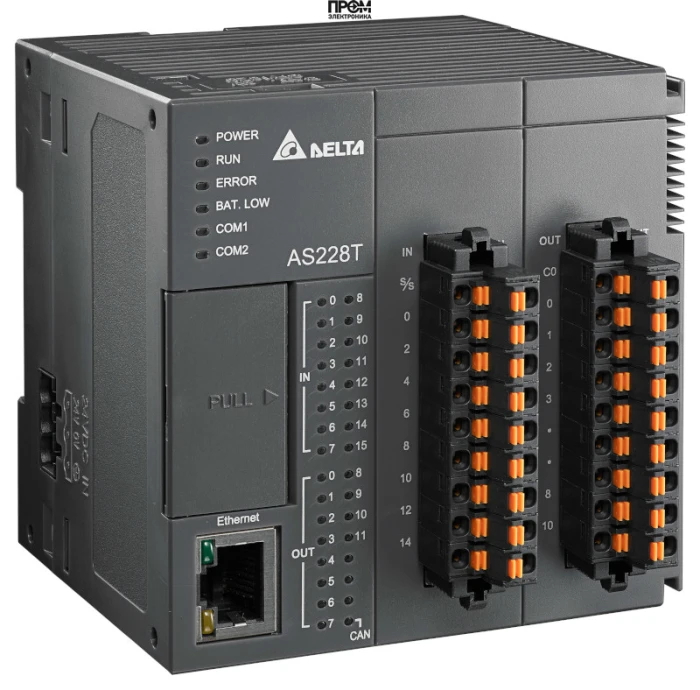

Процессорный модуль Delta Electronics AS200 AS228T-A

Процессорный модуль AS228T-A представляет собой высокопроизводительное ядро для построения систем автоматизации на базе компактных модульных программируемых логических контроллеров серии AS200 от Delta Electronics. Эта модель разработана для решения широкого спектра задач среднего и высокого уровня сложности, где требуются высокая скорость обработки данных, развитые коммуникационные возможности и гибкость конфигурации. Модуль ЦПУ AS228T-A является оптимальным выбором для управления технологическими процессами, станками и производственными линиями, обеспечивая стабильность, точность и надежность в самых требовательных промышленных условиях.

Ключевые технические преимущества модуля AS228T-A

В основе контроллера лежит мощный 32-битный процессор SoC (System on a Chip), который гарантирует исключительное быстродействие. Скорость выполнения базовых инструкций, таких как LD (логическая операция), составляет всего 25 наносекунд, что позволяет реализовывать сложные алгоритмы управления в режиме реального времени с минимальным временем цикла сканирования. Это критически важно для приложений, требующих быстрой реакции на изменения входных сигналов, например, в системах позиционирования или высокоскоростной сортировки.

• Высокая производительность: 32-разрядный процессор собственной разработки Delta Electronics обеспечивает быструю обработку команд и данных.
• Большой объем памяти: Емкость памяти программ составляет 128 000 шагов, а область регистров данных — 60 000 слов, что позволяет создавать сложные и многофункциональные управляющие программы.
• Встроенные каналы ввода-вывода: Модуль оснащен 16 дискретными входами (DI) и 12 транзисторными выходами (DO, тип NPN), что позволяет использовать его в качестве самодостаточного контроллера для небольших систем без необходимости немедленного приобретения модулей расширения.
• Расширенные коммуникации: Интегрированные порты Ethernet, CANopen, два порта RS-485 и Micro USB для программирования обеспечивают превосходную сетевую интеграцию и связь с периферийными устройствами.
• Масштабируемость системы: Поддерживается подключение до 32 модулей расширения серии AS, что позволяет наращивать количество каналов ввода-вывода до 1024 точек, адаптируя систему под растущие требования проекта.

Функциональные возможности и применение

Процессорный модуль AS228T-A спроектирован для обеспечения максимальной гибкости при построении систем управления. Встроенный порт Ethernet поддерживает протоколы Modbus TCP и EtherNet/IP, что упрощает интеграцию контроллера в существующие промышленные сети, а также подключение к SCADA-системам, HMI-панелям и другому оборудованию верхнего уровня. Наличие двух независимых портов RS-485 (оба могут работать в режиме Master/Slave) позволяет одновременно организовывать опрос множества устройств по протоколу Modbus ASCII/RTU, таких как частотные преобразователи, сервоприводы или датчики.

Управление движением и высокоскоростная обработка

Особое внимание в модели AS228T-A уделено функциям управления движением. Встроенные высокоскоростные входы и выходы позволяют реализовывать сложные задачи позиционирования. Модуль поддерживает до 6 каналов импульсных выходов с частотой до 200 кГц для управления шаговыми или серводвигателями, а также до 8 каналов высокоскоростных счетчиков (4 канала по 200 кГц и 4 канала по 20 кГц) для точного отслеживания положения энкодеров. Это делает его идеальным решением для упаковочных машин, этикетировщиков, станков с ЧПУ и другого оборудования, где требуется точное и синхронизированное движение.

Программирование и отладка

Программирование контроллера AS228T-A осуществляется в среде разработки ISPSoft V3, которая полностью соответствует международному стандарту IEC 61131-3. Программистам доступны пять языков: лестничная диаграмма (LD), функциональные блоковые диаграммы (FBD), список инструкций (IL), структурированный текст (ST) и последовательностные функциональные схемы (SFC). Интуитивно понятный интерфейс, мощные средства отладки и возможность создания собственных функциональных блоков значительно ускоряют процесс разработки и ввода оборудования в эксплуатацию. Загрузка программы и мониторинг осуществляются через стандартный порт Micro USB.

Компания Промэлектроника — официальный дилер. По вопросам приобретения обращайтесь по адресу: sales@prom-elec.com.
