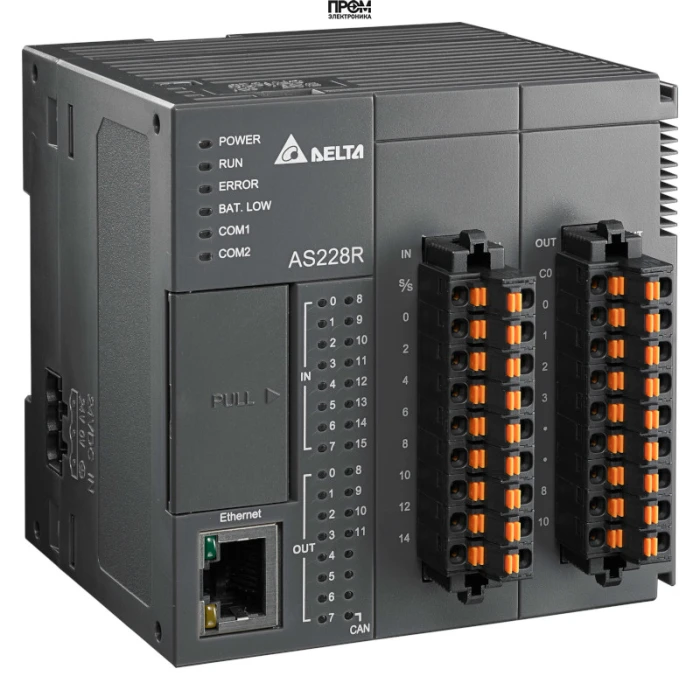

Процессорный модуль ПЛК Delta Electronics AS200 AS228R-A

Процессорный модуль AS228R-A представляет собой высокопроизводительное ядро для построения систем управления на базе компактных программируемых логических контроллеров серии Delta Electronics AS200. Эта модель разработана для решения широкого спектра задач промышленной автоматизации, где требуется сочетание высокой скорости обработки данных, развитых коммуникационных возможностей и гибкости конфигурации входов/выходов. Модуль AS228R-A является оптимальным выбором для управления технологическими процессами, станками, конвейерными линиями и другими автоматизированными системами среднего уровня сложности.

Ключевые технические характеристики и функциональные особенности

В основе модуля лежит мощный 32-битный SoC (System-on-a-Chip) процессор, который обеспечивает выдающуюся скорость выполнения операций. Скорость обработки базовой инструкции LD (Ladder Diagram) составляет всего 40 наносекунд, что гарантирует минимальное время цикла сканирования программы и быстрый отклик системы на изменения входных сигналов. Объем памяти для программы пользователя достигает 64 000 шагов, предоставляя достаточно пространства для реализации сложных алгоритмов управления, обработки данных и пользовательских функциональных блоков.

Интегрированные каналы ввода-вывода

Модель AS228R-A оснащена встроенным набором дискретных каналов, что позволяет использовать ее в качестве самодостаточного контроллера для небольших систем или как основной элемент в более крупных конфигурациях. На борту модуля находятся:

• 16 дискретных входов (DI): Предназначены для подключения датчиков, кнопок, концевых выключателей и других источников цифрового сигнала с напряжением 24 В постоянного тока.
• 12 релейных выходов (DO): Индекс "R" в маркировке модели указывает на использование реле в качестве коммутирующих элементов. Релейные выходы обеспечивают гальваническую развязку и способны коммутировать как цепи постоянного, так и переменного тока со значительной нагрузкой, что делает их идеальными для прямого управления контакторами, соленоидными клапанами, сигнальными лампами и другими исполнительными механизмами.

Расширенные коммуникационные интерфейсы

Одной из сильных сторон процессорного модуля AS228R-A является наличие разнообразных встроенных портов для обмена данными, что исключает необходимость приобретения дополнительных коммуникационных модулей для большинства задач.

• Ethernet: Встроенный порт Ethernet поддерживает протоколы Modbus TCP/IP и EtherNet/IP, обеспечивая высокоскоростную интеграцию контроллера в промышленные сети, связь с системами верхнего уровня (SCADA, HMI) и другими ПЛК.
• 2 порта RS-485: Два независимых последовательных порта RS-485 позволяют организовывать обмен данными по протоколу Modbus RTU/ASCII в режиме Master или Slave. Это дает возможность подключать к контроллеру частотные преобразователи, сервоприводы, панели оператора и другие периферийные устройства.
• CANopen: Наличие порта CANopen открывает доступ к созданию распределенных систем управления с использованием надежной и быстрой полевой шины. Модуль может выступать в роли CANopen Master, управляя множеством ведомых устройств.

Масштабируемость и программирование

Процессорный модуль AS228R-A поддерживает подключение до 32 модулей расширения серии AS, включая модули дискретного и аналогового ввода-вывода, температурные модули и специализированные технологические модули. Максимальное количество точек ввода-вывода в системе под управлением одного AS228R-A может достигать 1024. Программирование, настройка и отладка контроллера осуществляются в единой среде разработки ISPSoft V3, которая соответствует стандарту МЭК 61131-3 и поддерживает все стандартные языки программирования: LD, FBD, SFC, ST и IL. Это обеспечивает удобство и эффективность процесса разработки управляющих программ.
