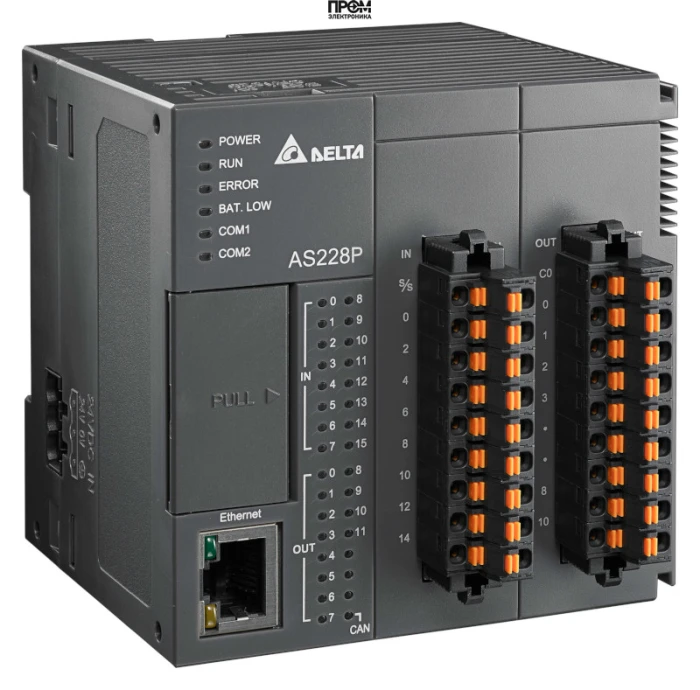

Процессорный модуль Delta Electronics AS200 AS228P-A

Процессорный модуль AS228P-A представляет собой высокопроизводительное ядро серии компактных программируемых логических контроллеров (ПЛК) Delta Electronics AS200. Это устройство разработано для решения сложных задач автоматизации, требующих высокой скорости обработки данных, развитых коммуникационных возможностей и гибкости в построении системы управления. Модель AS228P-A сочетает в себе мощность 32-битного процессора собственной разработки (SoC) и значительный объем памяти, что делает ее идеальным выбором для управления современным промышленным оборудованием.

Исключительная производительность и быстродействие

В основе контроллера AS228P-A лежит мощный 32-битный SoC-процессор, обеспечивающий сверхбыстрое выполнение логических операций. Скорость обработки базовой инструкции LD (Ladder Diagram) составляет всего 25 наносекунд, что гарантирует мгновенную реакцию системы на изменения входных сигналов и позволяет реализовывать сложные алгоритмы управления в режиме реального времени. Объем памяти программы составляет 128 000 шагов, а для хранения данных выделено 60 000 слов. Такой запас ресурсов позволяет разрабатывать масштабные и многофункциональные проекты автоматизации без ограничений по сложности кода и объему обрабатываемой информации.

Интегрированные входы/выходы и гибкость расширения

Модуль ЦПУ AS228P-A оснащен встроенным набором дискретных каналов ввода-вывода, что позволяет использовать его в качестве самодостаточного решения для локальных задач автоматизации. На борту устройства находятся:

• 16 дискретных входов (DI), часть из которых может быть сконфигурирована как высокоскоростные счетчики для точного подсчета импульсов от энкодеров или датчиков.
• 12 дискретных транзисторных выходов (DO) с PNP-логикой, способных напрямую управлять катушками реле, соленоидами и другими исполнительными механизмами. Часть выходов поддерживает режим высокоскоростной генерации импульсов (ШИМ/PWM) для управления сервоприводами и шаговыми двигателями.

Для построения распределенных или более крупных систем управления предусмотрена возможность подключения до 32 модулей расширения серии AS. Это позволяет нарастить общее количество точек ввода-вывода до 1024, включая аналоговые модули, температурные модули и специализированные технологические модули, обеспечивая исключительную масштабируемость системы.

Расширенные коммуникационные возможности для полной интеграции

Одной из ключевых особенностей модели AS228P-A является наличие полного набора современных промышленных интерфейсов, обеспечивающих легкую интеграцию контроллера в любую сетевую инфраструктуру.

• Порт Ethernet: Поддерживает протоколы Modbus TCP и EtherNet/IP, что позволяет осуществлять высокоскоростной обмен данными с панелями оператора (HMI), SCADA-системами, а также объединять несколько контроллеров в единую сеть.
• Порт CANopen: Реализует надежную и быструю промышленную сеть для подключения сервоприводов, преобразователей частоты, удаленных модулей I/O и других полевых устройств, поддерживающих данный стандарт.
• Порт RS-485: Стандартный последовательный интерфейс для работы с устройствами по протоколу Modbus RTU/ASCII, такими как датчики, счетчики или панели оператора.
• Порт Micro USB: Используется для удобного подключения к ПК, загрузки программы, отладки и мониторинга состояния контроллера без необходимости использования дополнительных преобразователей.

Программирование и среда разработки

Программирование процессорного модуля AS228P-A осуществляется в единой среде разработки ISPSoft V3.0 и выше. Данное программное обеспечение полностью соответствует стандарту IEC 61131-3 и поддерживает все пять языков программирования: LD (лестничные диаграммы), FBD (функциональные блоковые диаграммы), SFC (последовательностные функциональные схемы), ST (структурированный текст) и IL (список инструкций). ISPSoft предоставляет мощные инструменты для отладки, симуляции и онлайн-мониторинга, а также включает обширную библиотеку готовых функциональных блоков для решения типовых задач, что значительно сокращает время разработки и ввода проекта в эксплуатацию.
