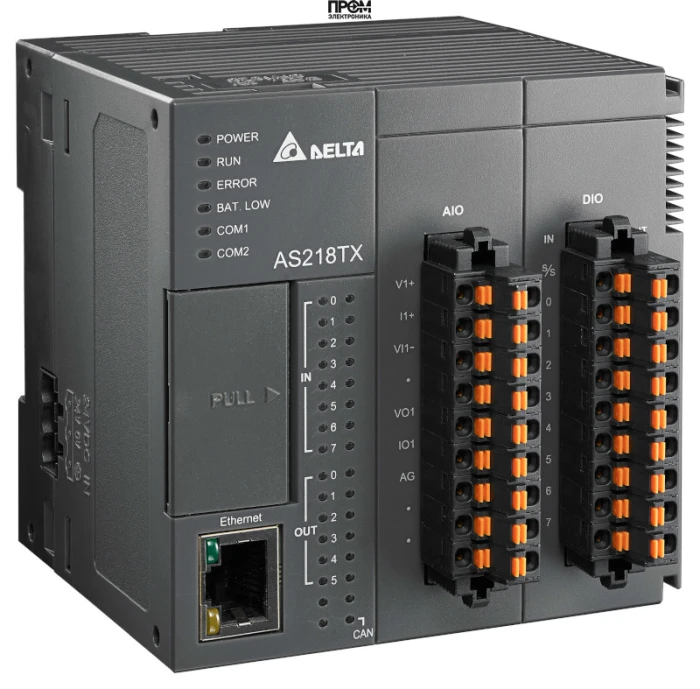

Процессорный модуль Delta Electronics AS200 AS218TX-A

Процессорный модуль AS218TX-A из серии AS200 от Delta Electronics представляет собой высокопроизводительный программируемый логический контроллер (ПЛК), разработанный для решения сложных задач автоматизации в различных отраслях промышленности. Это компактное и мощное устройство является ядром системы управления, сочетая в себе быстродействие, расширенные коммуникационные возможности и гибкость конфигурации. Модель AS218TX-A создана на базе передового 32-битного процессора SoC (система на кристалле), что обеспечивает молниеносное выполнение программ и обработку данных в режиме реального времени, делая его идеальным выбором для требовательных технологических процессов.

Ключевые функциональные возможности модуля AS218TX-A

Модуль ЦПУ AS218TX-A спроектирован с фокусом на максимальную эффективность и надежность. Его архитектура позволяет не только управлять локальными процессами, но и легко интегрироваться в сложные многоуровневые системы автоматизации, обеспечивая стабильную и бесперебойную работу оборудования.

Высочайшая производительность и скорость обработки

Сердцем контроллера является 32-разрядный SoC-процессор собственной разработки Delta Electronics. Он обеспечивает скорость выполнения базовой инструкции (LD) всего 25 наносекунд и позволяет обрабатывать до 40 тысяч шагов программы за миллисекунду. Объем памяти программы составляет 128 тысяч шагов, что предоставляет разработчикам достаточно пространства для реализации сложных алгоритмов управления, логических операций и объемных вычислений. Такая производительность критически важна для задач, требующих быстрой реакции системы, например, в системах позиционирования, скоростной сортировки или управления динамическими процессами.

Интегрированные входы/выходы и гибкая система расширения

Модель AS218TX-A оснащена встроенным набором дискретных входов и выходов, что позволяет использовать ее как самодостаточное устройство для небольших систем. Конфигурация включает 10 дискретных входов (DI) и 8 дискретных выходов (DO) с транзисторной логикой (NPN). Часть входов может быть сконфигурирована как высокоскоростные счетчики с частотой до 200 кГц, что необходимо для работы с энкодерами и другими импульсными датчиками. Главным преимуществом серии AS200 является ее исключительная масштабируемость. К процессорному модулю AS218TX-A можно подключить до 32 модулей расширения без использования дополнительной шины, увеличив общее количество точек ввода-вывода до 1024. Ассортимент модулей расширения включает цифровые, аналоговые, температурные и другие специализированные модули, что позволяет создать систему управления, идеально соответствующую требованиям конкретного объекта.

Расширенные коммуникационные интерфейсы

Для интеграции в современные промышленные сети AS218TX-A оборудован полным набором коммуникационных портов. Встроенный порт Ethernet поддерживает протоколы Modbus TCP и EtherNet/IP, обеспечивая высокоскоростной обмен данными с HMI-панелями, SCADA-системами и другими ПЛК. Два независимых порта RS-485 с поддержкой Modbus ASCII/RTU позволяют подключать большое количество периферийных устройств, таких как частотные преобразователи, датчики и исполнительные механизмы. Наличие порта CANopen открывает возможности для построения распределенных систем управления, особенно востребованных в машиностроении и автомобильной промышленности. Для программирования и отладки предусмотрен удобный порт Micro USB.

Сферы применения ПЛК AS218TX-A

Благодаря своей универсальности, производительности и надежности, процессорный модуль находит применение в самых разнообразных задачах автоматизации:

• Управление упаковочными, фасовочными и этикетировочными машинами.
• Автоматизация процессов в текстильной и пищевой промышленности.
• Системы управления для металло- и деревообрабатывающих станков.
• Управление конвейерными и сортировочными линиями на складах и в логистических центрах.
• Системы диспетчеризации и управления инженерными системами зданий (BMS).
• Автоматизация установок водоподготовки, насосных станций и очистных сооружений.

Технические характеристики Delta Electronics AS218TX-A

• Модель: AS218TX-A
• Серия: AS200
• Тип процессора: 32-битный SoC
• Память программы: 128k шагов
• Регистры данных: 60k слов
• Скорость выполнения (инструкция LD): 25 нс
• Встроенные дискретные входы (DI): 10 (из них 4 входа до 200 кГц, 4 входа до 25 кГц)
• Встроенные дискретные выходы (DO): 8 (транзисторные NPN, из них 4 выхода до 200 кГц, 4 выхода до 25 кГц)
• Максимальное количество точек I/O: 1024 (с модулями расширения)
• Коммуникационные порты: 1x Ethernet, 2x RS-485, 1x CANopen, 1x Micro USB
• Поддерживаемые протоколы: EtherNet/IP, Modbus TCP, Modbus ASCII/RTU, CANopen
• Среда программирования: ISPSoft (поддержка языков LD, FBD, SFC, ST, IL)
• Напряжение питания: 24 В постоянного тока

Процессорный модуль AS218TX-A — это надежное и функциональное решение для построения современных систем автоматизации, обеспечивающее высокую точность, скорость и гибкость управления технологическими процессами.
