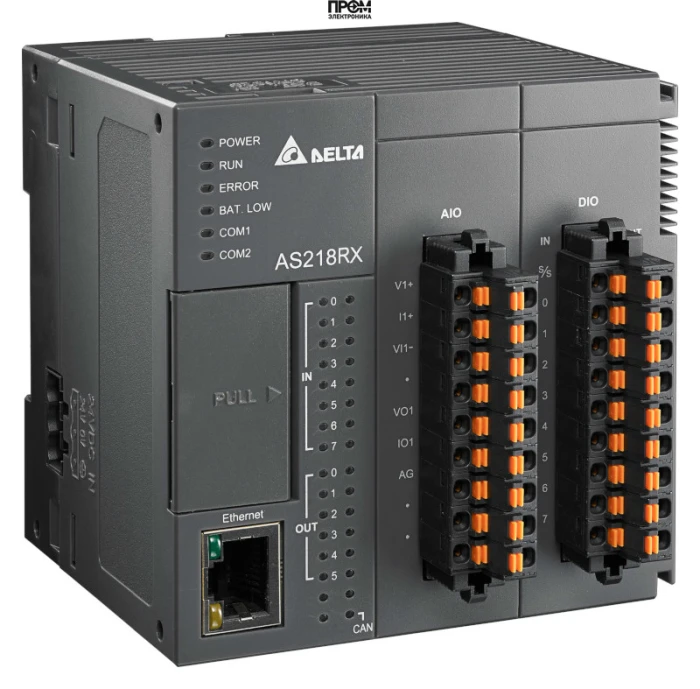

Процессорный модуль Delta Electronics AS200 AS218RX-A

Процессорный модуль AS218RX-A представляет собой высокопроизводительное ядро для построения систем автоматизации на базе компактных программируемых логических контроллеров серии AS200. Данный ЦПУ разработан для решения широкого спектра задач, требующих быстрой обработки данных, гибких коммуникационных возможностей и точного управления исполнительными механизмами. Модель AS218RX-A сочетает в себе мощность 32-битного SoC (система на кристалле) процессора и расширенный набор встроенных функций, что делает его оптимальным выбором для автоматизации станков, производственных линий, систем дозирования и упаковочного оборудования.

Высокая производительность и внушительный объем памяти

В основе модуля AS218RX-A лежит современный 32-битный процессор, обеспечивающий исключительно высокую скорость выполнения инструкций. Скорость обработки базовой логической операции (LD) составляет всего 25 наносекунд, а выполнение команды перемещения данных (MOV) занимает 0.15 микросекунды. Такая производительность гарантирует минимальное время цикла сканирования программы даже при реализации сложных алгоритмов управления. Объем памяти программ составляет 64 000 шагов, что позволяет загружать ресурсоемкие проекты, а для хранения данных и переменных предусмотрено 60 000 слов в регистрах данных. Это обеспечивает достаточный ресурс для реализации комплексной логики, ведения архивов и обработки больших массивов информации без необходимости использования внешних модулей памяти.

Встроенные каналы ввода-вывода и поддержка высокоскоростных сигналов

Процессорный модуль AS218RX-A оснащен интегрированным набором дискретных каналов, что позволяет использовать его в качестве самодостаточного контроллера для небольших систем. На борту устройства имеются:

• 8 дискретных входов (DI): Предназначены для подключения датчиков, кнопок и других дискретных сигналов. Четыре из этих входов (X0-X3) являются высокоскоростными и способны обрабатывать импульсные последовательности с частотой до 200 кГц, а еще четыре (X4-X7) — с частотой до 20 кГц. Это позволяет напрямую подключать энкодеры для точного позиционирования или использовать их в качестве скоростных счетчиков.
• 6 релейных выходов (DO): Обеспечивают коммутацию нагрузок с напряжением до 250 В переменного тока или 30 В постоянного тока, что идеально подходит для управления контакторами, соленоидными клапанами и сигнальными лампами без промежуточных реле.

Расширенные коммуникационные возможности

Одной из ключевых особенностей модели AS218RX-A является наличие многофункциональных коммуникационных портов, обеспечивающих легкую интеграцию контроллера в современные промышленные сети и системы диспетчеризации.

• Ethernet-порт: Поддерживает промышленные протоколы EtherNet/IP и Modbus TCP, что позволяет организовать высокоскоростной обмен данными с панелями оператора (HMI), SCADA-системами, частотными преобразователями и другими ПЛК.
• Два порта RS-485: Работают независимо и поддерживают протоколы Modbus ASCII/RTU, позволяя создавать сети с множеством ведомых устройств или подключать оборудование с последовательным интерфейсом.
• Интерфейс CANopen: Встроенный порт CANopen обеспечивает надежную и быструю связь в распределенных системах управления, особенно в задачах управления движением (motion control) при работе с сервоприводами и другими устройствами, поддерживающими данный стандарт.

Масштабируемость и гибкость применения

Процессорный модуль AS218RX-A выступает в роли головного устройства, к которому можно подключать до 32 модулей расширения серии AS. Это могут быть модули дискретного и аналогового ввода-вывода, температурные модули и специализированные технологические модули. Максимальное количество точек ввода-вывода в такой системе может достигать 1024, что позволяет масштабировать систему от локальной задачи до управления целым участком производства. Программирование контроллера осуществляется в среде ISPSoft, соответствующей стандарту IEC 61131-3, и поддерживает все стандартные языки программирования (LD, FBD, SFC, ST, IL). Встроенные функции ПИД-регулирования с автонастройкой и блоки для управления движением значительно упрощают разработку и наладку сложных систем.

Компания Промэлектроника — официальный дилер. По вопросам приобретения обращайтесь по адресу: sales@prom-elec.com.
