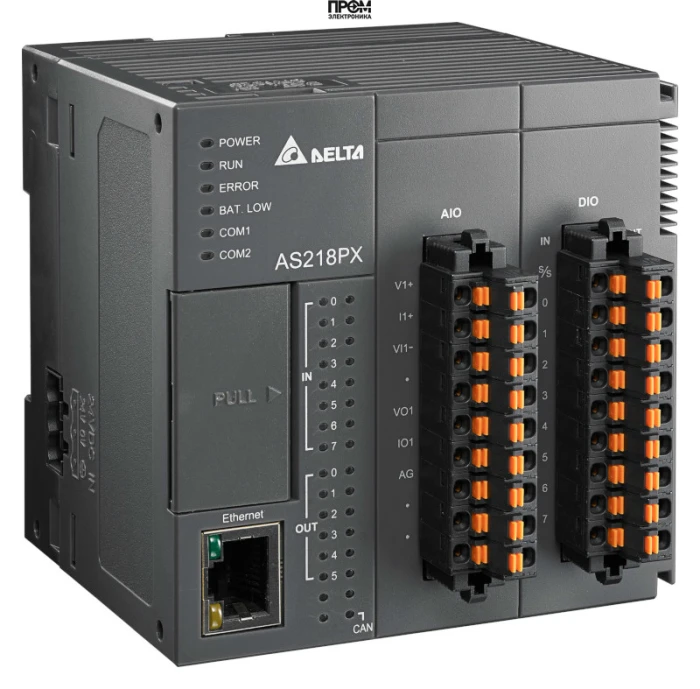

Процессорный модуль Delta Electronics AS200 AS218PX-A

Процессорный модуль AS218PX-A представляет собой высокопроизводительное и компактное ядро для построения систем автоматизации на базе программируемых логических контроллеров серии AS200 от Delta Electronics. Этот ПЛК разработан для решения широкого спектра задач среднего уровня сложности, где требуются высокая скорость обработки данных, развитые коммуникационные возможности и гибкость в расширении. Модель AS218PX-A сочетает в себе вычислительную мощность 32-битного процессора типа SoC (система на кристалле) и богатый набор встроенных функций, что делает его оптимальным выбором для управления станками, производственными линиями и технологическими установками.

Высокая производительность и расширенная память

В основе контроллера AS218PX-A лежит современный 32-разрядный процессор, обеспечивающий исключительно высокую скорость выполнения операций. Скорость обработки базовой инструкции (LD) составляет всего 25 наносекунд, а прикладных инструкций (MOV) — 0.15 микросекунд. Такая производительность позволяет реализовывать сложные алгоритмы управления в режиме реального времени, обрабатывать сигналы с высокоскоростных датчиков и обеспечивать точное и быстрое реагирование системы на изменения в технологическом процессе. Объем памяти программы составляет 64 000 шагов, что предоставляет разработчикам достаточно пространства для создания комплексных и многозадачных управляющих программ. Для хранения данных предусмотрены регистры, обеспечивающие надежное сохранение переменных и настроек.

Интегрированные каналы ввода-вывода и возможности расширения

Процессорный модуль AS218PX-A оснащен встроенным набором дискретных каналов, что позволяет использовать его в качестве самодостаточного устройства для локальных задач автоматизации. На борту имеется:

• 8 быстродействующих дискретных входов (DI), которые могут быть сконфигурированы для работы в качестве высокоскоростных счетчиков.
• 6 дискретных выходов (DO) с транзисторными ключами типа PNP, предназначенных для управления исполнительными механизмами.

Ключевой особенностью серии AS200 является ее модульная архитектура. При необходимости система может быть легко расширена. К процессорному модулю AS218PX-A можно подключить до 32 модулей расширения различного типа (дискретные, аналоговые, температурные, коммуникационные), увеличив общее количество точек ввода-вывода до 1024. Это обеспечивает исключительную гибкость и масштабируемость, позволяя адаптировать систему под любые требования проекта без замены центрального процессора.

Коммуникационные возможности и сетевая интеграция

Модель AS218PX-A обладает превосходным набором встроенных коммуникационных интерфейсов, что является ее значительным конкурентным преимуществом. Для связи с другими устройствами и интеграции в промышленные сети предусмотрены:

• 1 порт Ethernet, поддерживающий протоколы Modbus TCP и EtherNet/IP для обмена данными с верхним уровнем (SCADA, HMI) и другими контроллерами.
• 2 независимых порта RS-485, работающих с протоколами Modbus ASCII/RTU, что позволяет подключать большое количество периферийных устройств, таких как частотные преобразователи, сервоприводы и панели оператора.
• 1 порт CANopen для построения распределенных систем управления и взаимодействия с устройствами, поддерживающими данный стандарт промышленной сети.

Такое разнообразие портов делает AS218PX-A универсальным коммуникационным центром, способным эффективно работать в гетерогенных сетях и обеспечивать надежный обмен данными между всеми элементами системы автоматизации.

Функционал для управления движением

Процессорный модуль AS218PX-A обладает развитыми функциями для задач управления движением (Motion Control). Контроллер поддерживает до 8 каналов высокоскоростных счетчиков с частотой до 200 кГц и до 6 каналов импульсных выходов (PTO/PWM) с частотой до 200 кГц. Это позволяет реализовывать точное позиционирование по нескольким осям, управление шаговыми и серводвигателями. Поддерживаются функции 2-осевой линейной и дуговой интерполяции, что находит применение в станках с ЧПУ, упаковочном оборудовании, этикетировщиках и других механизмах, требующих скоординированного перемещения.

Ключевые технические характеристики:

• Модель: AS218PX-A
• Процессор: 32-bit SoC
• Память программы: 64k шагов
• Скорость выполнения (LD): 25 нс
• Питание: 24 В пост. тока
• Встроенные дискретные входы: 8
• Встроенные дискретные выходы: 6 (транзисторные, PNP)
• Максимальное расширение: до 1024 точек ввода-вывода
• Коммуникационные порты: 1x Ethernet, 2x RS-485, 1x CANopen
• Высокоскоростные счетчики: 8 каналов до 200 кГц
• Импульсные выходы: 6 каналов до 200 кГц
• Среда программирования: ISPSoft (поддержка LD, ST, SFC)
