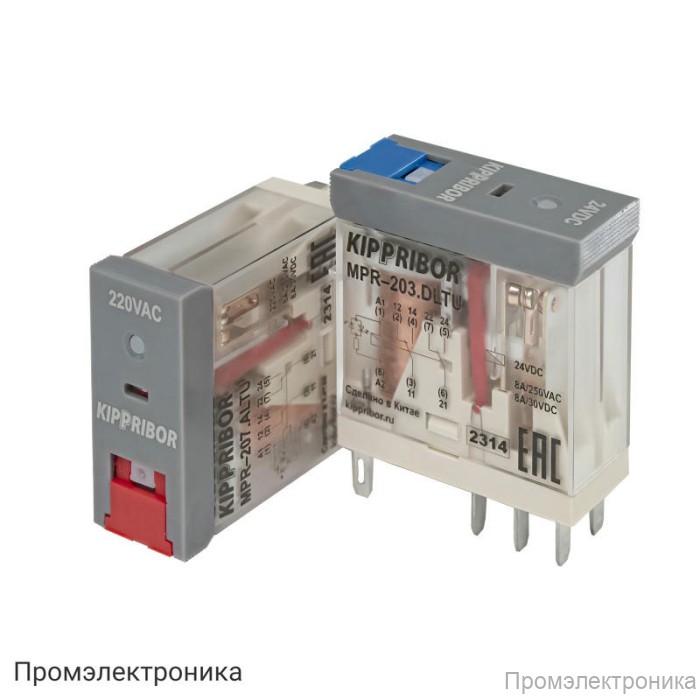

Промежуточное реле KIPPRIBOR серии MPR - в компактном корпусе (2-контактный)

Промежуточное реле KIPPRIBOR серии MPR – компактное решение для автоматизации

Промежуточное реле KIPPRIBOR серии MPR – это современное электромеханическое устройство, предназначенное для коммутации электрических цепей в системах автоматизации, управления и сигнализации. Благодаря компактному корпусу и высокой надежности, реле идеально подходит для использования в ограниченных пространствах электрических шкафов и распределительных устройств.

Данная модель оснащена двумя контактами, что обеспечивает гибкость при проектировании схем и позволяет использовать реле в различных промышленных и бытовых приложениях. Корпус устройства выполнен из прочных материалов, устойчивых к механическим воздействиям и вибрациям, что гарантирует долгий срок службы даже в сложных условиях эксплуатации.

Основные технические характеристики:

• Время включения при номинальном напряжении – не более 20 мс
• Время выключения – не более 10 мс
• Диапазон рабочих температур: от −40 до +55 °С
• Относительная влажность: 5%…85% RH
• Атмосферное давление: 86…106 кПа
• Ударопрочность: 10g (длительность полуволны синусоиды 11 мс)
• Виброустойчивость: 10…55 Гц (удвоенная амплитуда 1,0 мм)
• Масса: не более 20 г

Электротехнические параметры контактов:

• Номинальный ток для двухконтактного реле: 8 А при 250 В AC / 30 В DC
• Минимальная коммутируемая нагрузка: 1000 мВт (10 В / 10 мА)
• Материал контакта: серебряный сплав (AgNi)
• Начальное сопротивление: не более 50 мОм
• Электрическая прочность изоляции между группами контактов: не менее 3000 В AC в течение 1 мин (ток утечки 1 мА)
• Механический ресурс: 10⁷ циклов при 300 включениях в минуту
• Электрический ресурс: 10⁵ циклов

Параметры катушки:

• Номинальное напряжение питания: 24 В DC или 220 В AC
• Напряжение включения при 25 °С: не менее 0,75U_ном (DC), 0,8U_ном (AC)
• Напряжение выключения при 25 °С: не более 0,10U_ном (DC), 0,30U_ном (AC)
• Предельное напряжение питания: 1,10U_ном
• Мощность катушки: 0,53 Вт (DC), 1 ВА (AC)
• Электрическая прочность изоляции между контактами и катушкой: не менее 2000 В AC в течение 1 мин (ток утечки 1 мА)

Промежуточное реле KIPPRIBOR серии MPR – это надежный выбор для построения эффективных и долговечных систем автоматизации, где важны компактность, стабильность работы и широкий диапазон рабочих условий.
