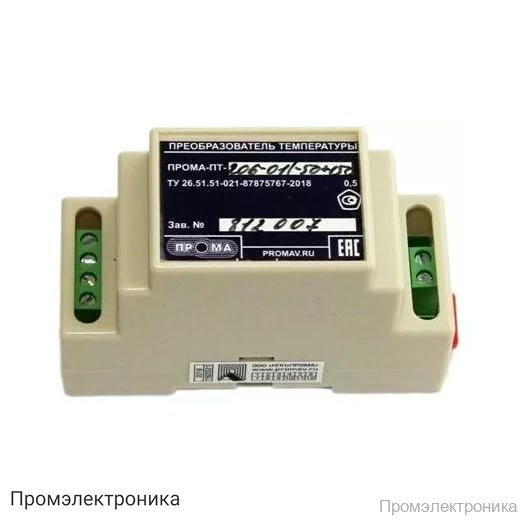

ПРОМА-ПТ-206 - преобразователь температуры

Техническое описание преобразователя температуры ПРОМА-ПТ-206

ПРОМА-ПТ-206 — это современный преобразователь температуры, предназначенный для точного измерения и преобразования температурных значений в унифицированный токовый сигнал. Данное устройство широко применяется в системах автоматизации, технологических процессах, а также в промышленном оборудовании, где требуется надежный контроль температуры.

В основе работы преобразователя лежит платиновый чувствительный элемент, что обеспечивает высокую точность и стабильность измерений. Поддерживаются стандартные типы НСХ: Pt 100 и Pt 500, что делает прибор универсальным для различных задач.

Основные технические характеристики:

• Тип чувствительного элемента: платиновый
• Поддерживаемые НСХ: Pt 100, Pt 500
• Температурный коэффициент α: 0,00385 °С^-1
• Максимальный измерительный ток:
  • 100 Ом — 1,0 мА
  • 500 Ом — 0,7 мА
  • 1000 Ом — 0,3 мА
• Потребляемый ток: не более 20 мА
• Время термической реакции: не более 60 секунд
• Электрическое сопротивление изоляции: не менее 100 МОм при температуре (25 ±10) °С и влажности 45-80%
• Пределы допускаемой основной погрешности: не более 0,5% от диапазона измерений
• Выходной сигнал: постоянный ток 4-20 мА
• Нагрузочное сопротивление для токового выхода: от 1 до 500 Ом
• Время установления рабочего режима (прогрев): не более 15 минут
• Средняя наработка на отказ: 80 000 часов
• Дискретность задания диапазона измерения: 50 °С
• Напряжение питания: 24 В (±6 В)
• Потребляемая мощность: не более 1,0 Вт
• Диапазон измеряемых температур: от -50 до +400 °С
• Рабочее давление: не более 0,01 или 1,6 МПа
• Температура окружающей среды: от -50 до +70 °С
• Относительная влажность: до 80% при 35 °С
• Электрическая прочность изоляции: выдерживает 500 В, 50 Гц в течение 1 минуты
• Масса: не более 0,6 кг

Преобразователь температуры ПРОМА-ПТ-206 отличается высокой надежностью, длительным сроком службы и простотой эксплуатации. Благодаря широкому диапазону рабочих температур и устойчивости к внешним воздействиям, устройство идеально подходит для использования в различных отраслях промышленности и автоматизации технологических процессов.
