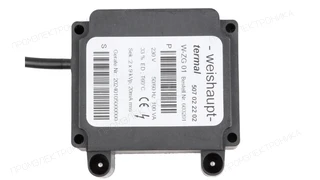

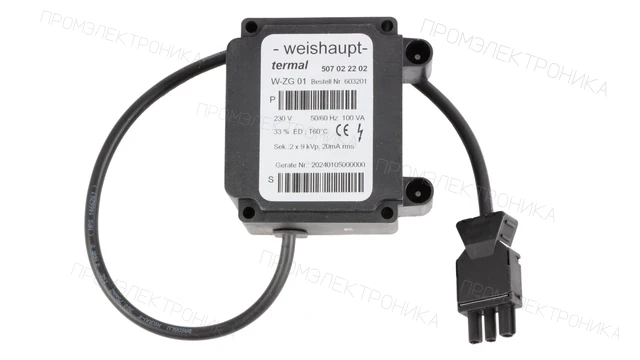

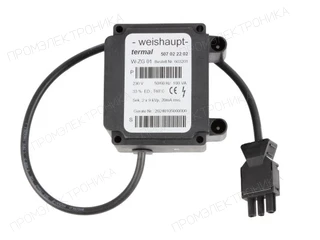

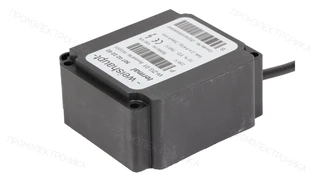

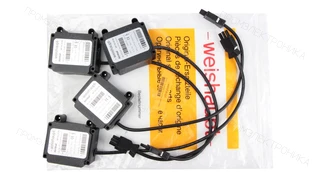

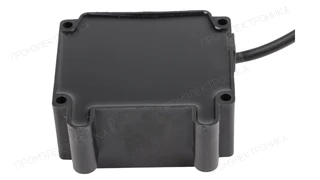

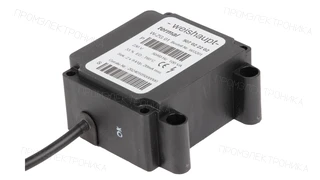

Трансформатор розжига Weishaupt W-ZG 01
Трансформатор розжига Weishaupt W-ZG 01, артикул 603201. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 33 % · Ток поджига: 20 мА · Напряжение поджига: 9 кВ · Количество выходов: 2 · Комплектация: Трансформаторы · Напряжение питания: 220 В
Описание
Трансформатор розжига Weishaupt W-ZG 01: техническое описание
Трансформатор розжига Weishaupt W-ZG 01 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 9 кВ; ток поджига — 20 мА; высоковольтные выходы — 2; продолжительность включения ED — 33 %.
Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц / 60 Гц; потребляемая мощность — 100 Вт. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.
Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; кабель питания — 400 мм. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Weishaupt; артикул или обозначение — 603201. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
Устанавливается в горелках
Деталь 603201 указана в подтверждённой комплектации следующих горелок (2).
Перед заказом сверьте полное исполнение и заводской номер горелки.
Применяемость
Артикул 603201 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Деталь в каталоге |
|---|---|
| WL30Z-C |
Прибор зажигания, тип W-ZG01 230 В 100 ВА
Позиция: 5.17
|
| WL40Z-A |
Прибор зажигания, тип W-ZG01 230 В 100 ВА
Позиция: 5.18
|
| WM-GS20/3-A/ZM-R (W-FM 100/200) |
Прибор зажигания W-ZG01 230 В 100 ВА
Позиция: 6.15
|
| WM-GS30/1-A/ZM-R (W-FM 100/200) |
Прибор зажигания W-ZG01 230 В 100 ВА
Позиция: 6.15
|
| WM-GS30/2-A/ZM-R (W-FM 100/200) |
Прибор зажигания W-ZG01 230 В 100 ВА
Позиция: 6.15
|
| WM-GS30/3-A/ZM-R (W-FM 100/200) |
Прибор зажигания W-ZG01 230 В 100 ВА
Позиция: 6.15
|
Перед заказом сверьте полное исполнение и заводской номер горелки. Учитывайте указанные ограничения по напряжению, длине и комплектации детали.
Технические характеристики
- Вес, кг
- 0.5
- Электропитание
- 220 В - 220 В
- Электрическая мощность
- 100 Вт
- Длина кабеля электропитания
- 400 мм
- Частота тока
- 50 Гц / 60 Гц
- Ток поджига
- 20 мА
- Напряжение поджига
- 9 кВ
- Продолжительность работы ED(DU)
- 33 %
- Разъемы кабелей поджига
- штекерные Ø4 мм
- Количество выходов
- 2
- Единица продажи
- шт
- Артикул производителя
- 603201
