Трансформатор розжига Weishaupt Z 20 140 E12-W

MPN / артикул: 603112
Weishaupt

Трансформатор розжига Weishaupt Z 20 140 E12-W, артикул 603112. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.

Бренд горелки / OEMWeishaupt
Артикул603112
РазделТрансформаторы розжига
Единицашт

Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 100 % · Ток поджига: 18 мА · Напряжение поджига: 6,7 кВ · Степень защиты: IP40 · Количество выходов: 2 · Комплектация: Трансформаторы · Напряжение питания: 220 В

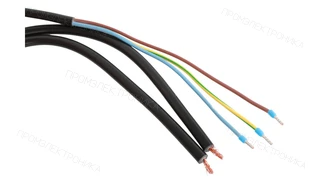

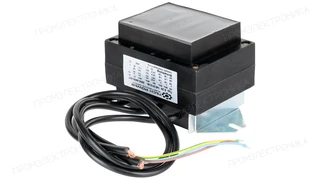

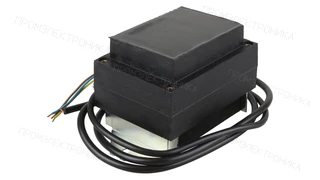

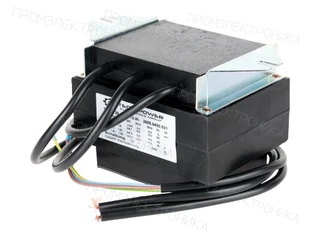

Фото товара

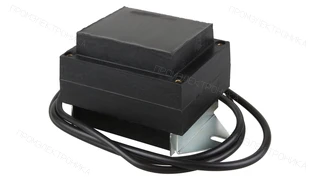

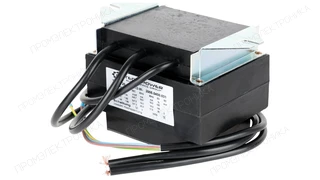

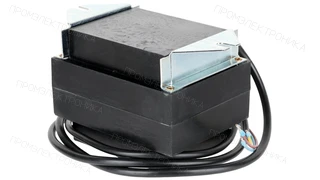

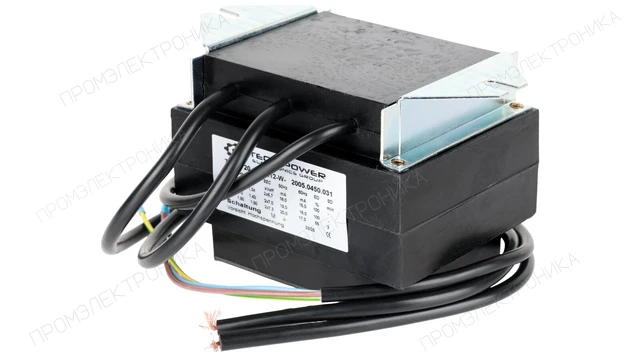

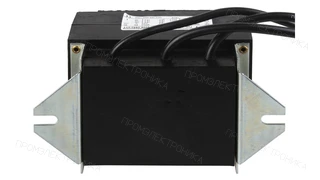

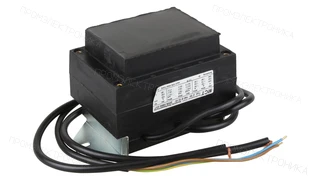

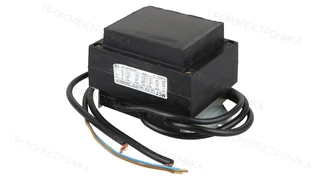

Трансформатор розжига Weishaupt Z 20 140 E12-W

1 / 11

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Трансформатор розжига Weishaupt Z 20 140 E12-W: техническое описание

Трансформатор розжига Weishaupt Z 20 140 E12-W — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 6,7 кВ; ток поджига — 18 мА; высоковольтные выходы — 2; продолжительность включения ED — 100 %.

Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц; ток первичной цепи — 1,6 А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.

Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; кабель питания — 670 мм; степень защиты — IP40. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Weishaupt; артикул или обозначение — 603112. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.

Перед заказом проверьте артикул 603112, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.

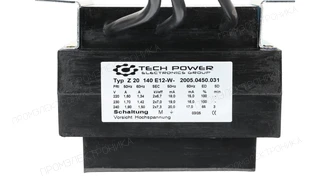

Маркировка

Альтернативные артикулы

Weishaupt
603 112
Weishaupt
We603112
Weishaupt
We60311-2
Обозначения помогают найти изделие и сверить маркировку. Перед заменой проверьте питание, выходное напряжение и ток, число выходов, ED, заземление, разъёмы, крепление и комплектацию. Список обозначений не подтверждает взаимозаменяемость.
Горелки Weishaupt

Применяемость

Артикул 603112 указан в каталогах запасных частей следующих горелок.

Модель и исполнение горелкиДеталь в каталоге
WKG 70/1-B ZM(H)-NR (W-FM 100/200)
Трансформатор зажигания Z 20140 E12 Позиция: 4.25
Трансформатор зажигания Z 20140 E12 Позиция: 8.10
WKG 80/3-A ZM(H)-NR (W-FM 100/200)
Трансформатор зажигания Z 20140 E12 Позиция: 4.22
Трансформатор зажигания Z 20140 E12 Позиция: 8.10
WKG40/2-A ZM(H) c (W-FM 100/200)
Трансформатор зажигания Z 20140 E12 Позиция: 4.17
Трансформатор зажигания Z 20140 E12 Позиция: 8.09
WKG50/2-A ZM(H) c (W-FM 100/200)
Трансформатор зажигания Z 20140 E12 Позиция: 4.17
Трансформатор зажигания Z 20140 E12 Позиция: 8.09
WKG70/2-A ZM(H)-1SF (W-FM 100/200)
Трансформатор зажигания Z 20140 E12 Позиция: 4.25
Трансформатор зажигания Z 20140 E12 Позиция: 8.10
WKG70/2-A иcп. 1LN (LowNOX)
Трансформатор зажигания 220-240В; 50-60 Гц Позиция: 3.18
Показать остальные модели и исполнения (15)Свернуть список
Модель и исполнение горелкиДеталь в каталоге
WKG80/4-A ZM(H)-VSF (W-FM 100/200)
Трансформатор зажигания Z 20140 E12 Позиция: 4.22
Трансформатор зажигания Z 20140 E12 Позиция: 8.12
WKG80/5-A ZM(H)-VSF (W-FM 100/200)
Трансформатор зажигания Z 20140 E12 220-240 В, 50-60 Гц Позиция: 4.22
Трансформатор зажигания Z 20140 E12 220-240 В, 50-60 Гц Позиция: 8.12
WKG80/6-A ZM(H)-3SF (W-FM 100/200)
Трансформатор зажигания Z 20140 E12 Позиция: 4.22
Трансформатор зажигания Z 20140 E12 Позиция: 8.12
WKGL 80/3-A ZM(H)-NR
Трансформатор зажигания Z 20140 E12 Позиция: 4.22
Трансформатор зажигания Z 20140 E12 Позиция: 9.10
WKGL70/1-B ZM(H)
Трансформатор зажигания Z 20140 E12 Позиция: 4.25
Трансформатор зажигания Z 20140 E12 Позиция: 9.12
WKGL70/2-A ZM(H)-1SF
Трансформатор зажигания Z 20140 E12 Позиция: 4.25
Трансформатор зажигания Z 20140 E12 Позиция: 9.12
WKGMS 80/3-A ZM(H)-NR
Трансформатор зажигания Z 20140 E12 Позиция: 4.22
Трансформатор зажигания Z 20140 E12 Позиция: 10.10
WKL 80/3-A ZM(H) (W-FM 100/200)
Трансформатор зажигания Z 20140 E12 Позиция: 4.22
Трансформатор зажигания Z 20140 E12 Позиция: 8.10
WKL70/3-A
Трансформатор зажигания 220-240В 50-60Гц Позиция: 3.23
WKMS 80/3-A ZM(H) (W-FM 100/200)
Трансформатор зажигания Z 20140 E12 Позиция: 4.22
Трансформатор зажигания Z 20140 E12 Позиция: 9.10
WM-GS20/3-A/ZM-R (W-FM 100/200)
Трансформатор зажигания Z 20140 E12 Позиция: 6.14
WM-GS30/1-A/ZM-R (W-FM 100/200)
Трансформатор зажигания Z 20140 E12 Позиция: 6.14
WM-GS30/2-A/ZM-R (W-FM 100/200)
Трансформатор зажигания Z 20140 E12 Позиция: 6.14
WM-GS30/3-A/ZM-R (W-FM 100/200)
Трансформатор зажигания Z 20140 E12 Позиция: 6.14
WM-S30/1-A/R (W-FM 100/200)
Трансформатор зажигания Z 20140 E12 Позиция: 5.13

Перед заказом сверьте полное исполнение и заводской номер горелки. Учитывайте указанные ограничения по напряжению, длине и комплектации детали.

Параметры

Технические характеристики

Степень защиты
IP40
Электропитание
220 В
Вес, кг
3.8
Длина кабеля электропитания
670 мм
Сила тока
1,6 А
Частота тока
50 Гц
Ток поджига
18 мА
Напряжение поджига
6,7 кВ
Продолжительность работы ED(DU)
100 %
Разъемы кабелей поджига
штекерные Ø4 мм
Количество выходов
2
Единица продажи
шт
Артикул производителя
603112
