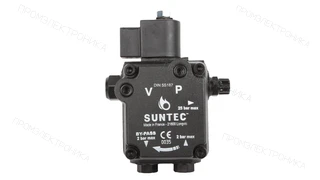

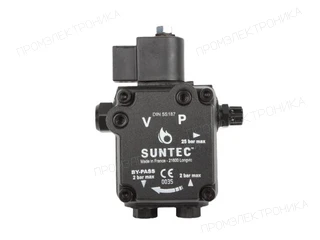

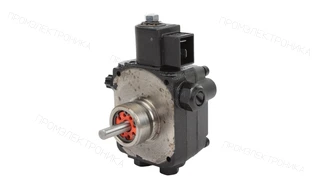

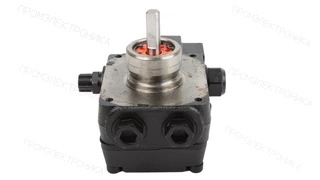

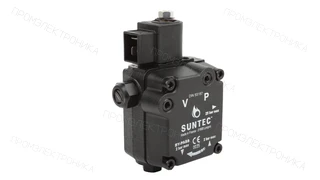

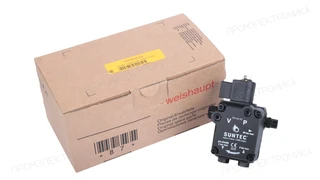

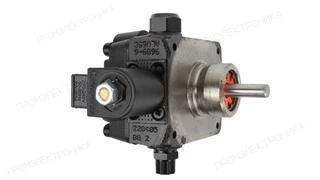

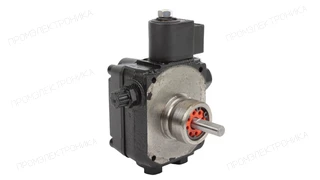

Насос для горелки Weishaupt AL V 65 C 9609 6P0700R, без фитингов
Насос для горелки Weishaupt AL V 65 C 9609 6P0700R, без фитингов. Вид перекачиваемой жидкости: дизельное топливо, биодизель; Диапазон давления на форсунку: от 8 до 15 бар.
Вид топлива: Дизельное топливо · Крепление: Втулочное · Посадочный диаметр, мм: 32 мм · Выход на форсунку со стороны вала: Слева · Бренд горелки / OEM: Weishaupt · Заводская схема байпаса: Двухтрубная: байпас установлен · Диапазон давления на форсунку, бар: 8–15 бар · Вращение со стороны вала: Против часовой стрелки
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Насос для горелки Weishaupt AL V 65 C 9609 6P0700R, без фитингов. Вид перекачиваемой жидкости: дизельное топливо, биодизель; Диапазон давления на форсунку: от 8 до 15 бар.
Исполнение и обозначение
Артикул OEM: 601860. Бренд OEM-артикула: Weishaupt. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: дизельное топливо, биодизель
- Диапазон давления на форсунку: от 8 до 15 бар
Вращение и монтаж
- Метод установки: втулочное ⌀32 мм
- Диаметр вала: 8 мм
- Направление вращения вала (со стороны вала): C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Клапан и электрическое исполнение
- Потребление электромагнитного клапана: 9 Вт
- Тип модели: 1 ступенчатая с электромагнитным клапаном
- Степень защиты: IP54
- Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
Альтернативные артикулы
- Weishaupt
- We601860
Применяемость
Артикул 601860 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Деталь в каталоге |
|---|---|
| WGL30/1-C/ZM |
Насос ALV65C 9609 6P0700R
Позиция: 3.04
|
| WGL40/1-A/ZM |
Насос ALV65C 9609 6P0700R
Позиция: 3.04
|
| WL30Z-C |
Насос ALV65C 9609 6P0700R
Позиция: 3.01
|
| WL40Z-A |
Насос ALV65C 9609 6P0700R
Позиция: 3.01
|
Перед заказом сверьте полное исполнение и заводской номер горелки. Учитывайте указанные ограничения по напряжению, длине и комплектации детали.
Технические характеристики
- Вес, кг
- 1.3
- Ширина, см
- 8
- Высота, см
- 11.5
- Длина, см
- 8.9
- Степень защиты
- IP54
- Давление на выходе
- 2 бар
- Вращающий момент
- 0,12 Н·м
- Установка заглушки байпаса
- P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Заглушка байпаса
- Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером
- Порт вакуумметра
- 1⁄8 дюйма - 3.175 мм
- Порт манометра
- 1⁄8 дюйма - 3.175 мм
- Максимальная скорость вращения
- 3 600 об/мин
- Номинальная скорость вращения
- 2 850 об/мин
- Сетчатый фильтр
- 6 см2; 150 мкм
- Направление вращения вала (со стороны вала)
- C: вращение против часовой стрелки / форсунка слева
- Выход на форсунку
- 1⁄8 дюйма - 3.175 мм
- Температура топлива
- от 0 до 60 oC макс. в насосе
- Заводские установки давления
- 9 бар
- Диаметр вала
- 8 мм
- Давление на входе
- 2 бар
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Метод установки
- втулочное ⌀32 мм
- Потребление электромагнитного клапана
- 9 Вт
- Эксплуатационная вязкость
- от 2 до 12 мм2/с
- Функция клапана
- регулировка давления
- Серия насоса
- AL: регулировка давления и блокировочный электромагнитный клапан с запорной функцией
- Диапазон давления на форсунку
- от 8 до 15 бар
- Тип модели
- 1 ступенчатая с электромагнитным клапаном
- Напряжение электромагнитного клапана
- 220-240 или 110-120 или 24 В
- Производительность при давлении 11 бар и вязкости 5 сСт
- 80 л/ч
- Всасывающая и обратная линия
- 1⁄4 дюйма - 6.35 мм
- Вид перекачиваемой жидкости
- дизельное топливо, биодизель
- Единица продажи
- шт
- Артикул OEM
- 601860
