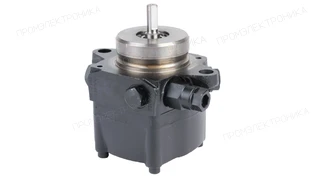

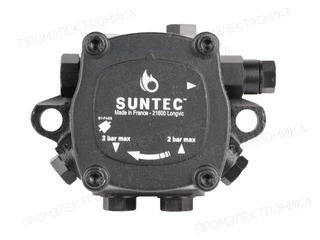

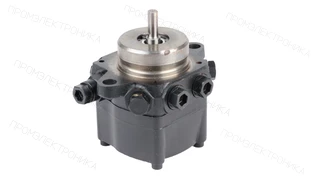

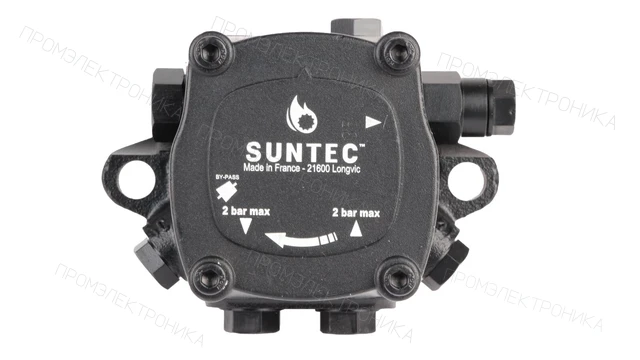

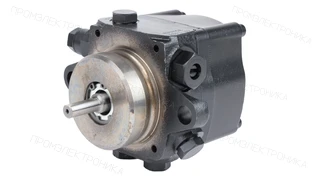

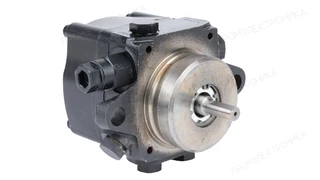

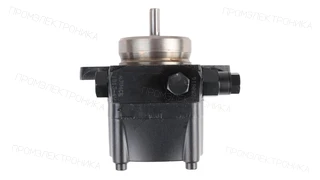

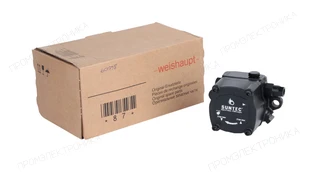

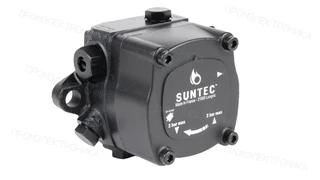

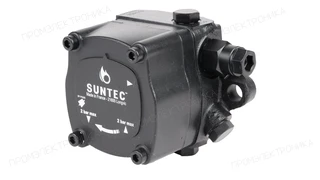

Насос для горелки Suntec AJ V 4 CE 1013 4P
Насос для горелки Suntec AJ V 4 CE 1013 4P. Вид перекачиваемой жидкости: дизельное топливо, смесь биодизельного топлива B10; Диапазон давления на форсунку: от 10 до 30 бар.
Вид топлива: Дизельное топливо · Крепление: Фланцевое · Посадочный диаметр, мм: 54 мм · Выход на форсунку со стороны вала: Слева · Бренд горелки / OEM: Weishaupt · Заводская схема байпаса: Двухтрубная: байпас установлен · Диапазон давления на форсунку, бар: 10–30 бар · Вращение со стороны вала: Против часовой стрелки
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Насос для горелки Suntec AJ V 4 CE 1013 4P. Вид перекачиваемой жидкости: дизельное топливо, смесь биодизельного топлива B10; Диапазон давления на форсунку: от 10 до 30 бар.
Исполнение и обозначение
Артикул OEM: 601758. Бренд OEM-артикула: Weishaupt. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: дизельное топливо, смесь биодизельного топлива B10
- Диапазон давления на форсунку: от 10 до 30 бар
Вращение и монтаж
- Метод установки: фланцевое ⌀54 мм
- Диаметр вала: 8 мм
- Направление вращения вала (со стороны вала): C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Клапан и электрическое исполнение
- Тип модели: без электромагнитного клапана
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
Альтернативные артикулы
- Weishaupt
- We601758
Применяемость
Артикул 601758 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Деталь в каталоге |
|---|---|
| WM-GL10/2-A/ZM-R (W-FM 54) |
Насос AJV 4 CE 1013 4P
Позиция: 3.34
|
| WM-L10/2-A/R (W-FM 50) |
Насос AJV4 CE 1013 4P
Позиция: 3.31
|
Перед заказом сверьте полное исполнение и заводской номер горелки. Учитывайте указанные ограничения по напряжению, длине и комплектации детали.
Технические характеристики
- Вес, кг
- 1.7
- Заглушка байпаса
- Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размеро
- Порт вакуумметра
- 1⁄8 дюйма - 3.175 мм или 1⁄4 дюйма - 6.35 мм
- Порт манометра
- 1⁄8 дюйма - 3.175 мм
- Установка заглушки байпаса
- P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Давление на выходе
- 2 бар
- Максимальная скорость вращения
- 3 600 об/мин
- Номинальная скорость вращения
- 2 850 об/мин
- Эксплуатационная вязкость
- от 2 до 75 мм2/с
- Направление вращения вала (со стороны вала)
- C: вращение против часовой стрелки / форсунка слева
- Выход на форсунку
- 1⁄8 дюйма - 3.175 мм
- Температура топлива
- от 0 до 60 oC макс. в насосе
- Конструкция вала
- одна полость
- Тип модели
- без электромагнитного клапана
- Диаметр вала
- 8 мм
- Давление на входе
- 2 бар
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Метод установки
- фланцевое ⌀54 мм
- Вид перекачиваемой жидкости
- дизельное топливо, смесь биодизельного топлива B10
- Функция клапана
- регулировка давления и запирание
- Серия насоса
- AJ: регулирующий клапан с функцией запирания
- Заводские установки давления
- 12 бар
- Вращающий момент
- 0,3 Н·м
- Диапазон давления на форсунку
- от 10 до 30 бар
- Всасывающая и обратная линия
- 1⁄4 дюйма - 6.35 мм
- Сетчатый фильтр
- 30 мкм; 120 / 150 см2
- Единица продажи
- шт
- Артикул OEM
- 601758
