Дизельная горелка Weishaupt WL 10/3-D, исп. Z с сервоприводом

MPN / артикул: 24111032
Weishaupt

Дизельная горелка Weishaupt WL 10/3-D, исп. Z с сервоприводом, артикул 24111032. Раздел каталога: Дутьевые горелки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.

Производитель горелкиWeishaupt
Артикул24111032
РазделДутьевые горелки
Единицашт

Вид топлива: Дизельные · Производитель горелки: Weishaupt

Документация для оборудования7 материалов; язык и редакция указаны отдельно
Фото товара

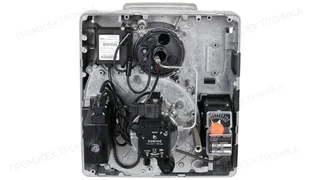

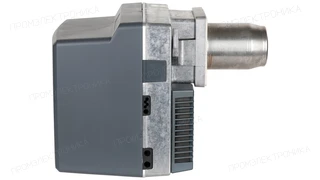

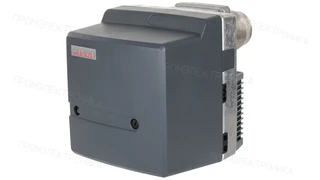

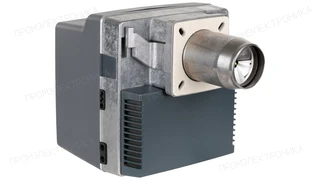

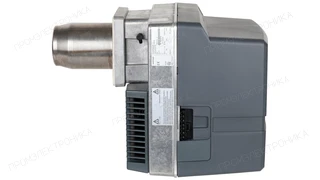

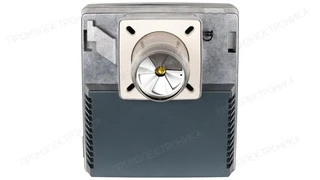

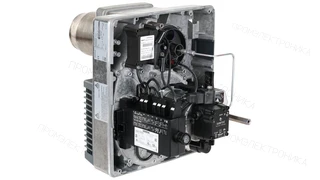

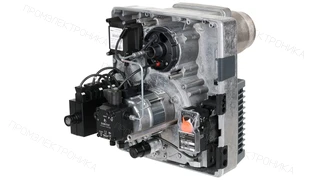

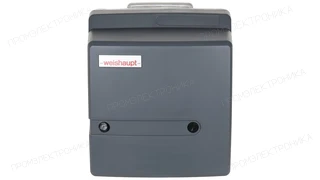

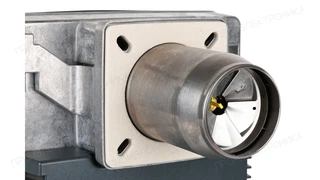

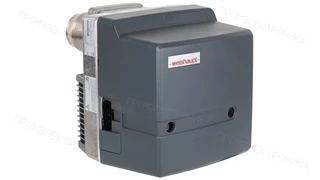

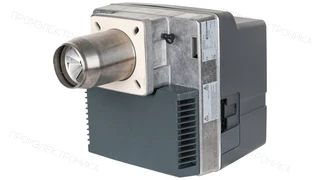

Дизельная горелка Weishaupt WL 10/3-D, исп. Z с сервоприводом

1 / 15

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Дизельная горелка Weishaupt WL 10/3-D, исп. Z с сервоприводом: техническое описание

Дизельная горелка Weishaupt WL 10/3-D, исп. Z с сервоприводом — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — дизельная; регулирование мощности — двухступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 50 до 100 кВт; противодавление — от -0,5 до 1 мбар; расход топлива — 8,4 кг/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 140 мм; диаметр пламенной трубы — 120 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 227 Вт; температура окружающей среды — от -15 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 130 Вт.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Weishaupt; артикул или обозначение — 24111032. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.

Перед заказом проверьте артикул 24111032, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.

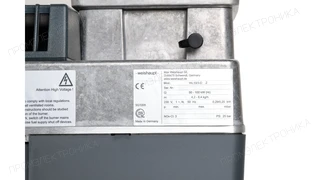

Маркировка

Альтернативные артикулы

Weishaupt
We24111032
Weishaupt
We2411103-2
Обозначения помогают найти горелку и сверить маркировку. Перед заменой проверьте точную модель горелки, топливо, мощность, противодавление, управление, питание, размеры и комплектацию. Список обозначений не подтверждает взаимозаменяемость.
Параметры

Технические характеристики

Страна бренда
Германия
Диаметр пламенной трубы
120 мм
Противодавление
от -0,5 до 1 мбар
Длина пламенной трубы
140 мм
Расход топлива
8,4 кг/ч
Вид топлива
дизельная
Электропитание
220 В
Комплектация
с головой сгорания
Вес, кг
14
Ширина, см
33
Высота, см
35.3
Длина, см
48.5
Исполнение горелки
двухступенчатая
Тип пламенной трубы
стандартная
Рабочая температура
от -15 до 40 °C
Электродвигатель
130 Вт
Потребляемая электрическая мощность
227 Вт
Мощность горелки
от 50 до 100 кВт
Единица продажи
шт
Артикул производителя
24111032
Материалы

Документация

Инструкция на горелку Weishaupt WL 10/3-D, ZRU · PDF на prom-elec.com
Паспорт на горелку Weishaupt WL 10/3-D, ZEN · PDF на prom-elec.com
Oil burner WL10/3-D ZEN · PDF на prom-elec.com · ред. 2019-04
Ölbrenner WL10/3-D ZDE · PDF на prom-elec.com · ред. 2026-07
Green Fuels (W-Brenner)DE · PDF на prom-elec.com · ред. 2025-05
Ölbrenner WL10...-D Z und WL20...-C Z mit W-FM25DE · PDF на prom-elec.com · ред. 2025-07
Ölbrenner WL10 … 40 mit entkoppelter Pumpe für MotordauerlaufDE · PDF на prom-elec.com · ред. 2025-07
Комплектация горелки

Установленные запчасти

Полный перечень позиций для точного исполнения WL10/3-D Z. Перед заказом сверьте модель, заводской номер и заказные данные на шильдике.

110 позиций 63 с карточкой товара
Корпусные детали28 поз.
Поз.НаименованиеАртикул и карточка
1.01 Крышка корпуса в комплекте* только с удлинением пламенной головы. 24111001112Открыть карточку
1.02 Винт M8 x 15* только с удлинением пламенной головы. 14201301157Открыть карточку
1.03 Шайба 7 x 18* только с удлинением пламенной головы. 430016Открыть карточку
1.04 Корпус горелки* только с удлинением пламенной головы. 24111001307Нет отдельной карточки
1.05 Корпус воздухозаборника в комплекте* только с удлинением пламенной головы. 24111001082Открыть карточку
1.05 Корпус воздухозаборника в комплекте — – винт 4 x 30 Torx-Plus* только с удлинением пламенной головы. 409325Открыть карточку
1.06 Смотровое стекло для счетчика времени* только с удлинением пламенной головы. 24121001197Открыть карточку
1.07 Ввинчиваемый штуцер R1/8″ GES6* только с удлинением пламенной головы. 453017Нет отдельной карточки
1.08 Защитный колпачок DN 6 SELF 50/2 CF* только с удлинением пламенной головы. 23230001047Открыть карточку
1.09 Герметичная крышка корпуса* только с удлинением пламенной головы. 24111001177Нет отдельной карточки
1.10 Вставка для кабелей* только с удлинением пламенной головы. 24120001247Открыть карточку
1.11 Ввод топливопровода* только с удлинением пламенной головы. 24140001177Открыть карточку
1.12 Крышка корпуса горелки* только с удлинением пламенной головы. 24111001317Нет отдельной карточки
1.13 Винт G 1/8 A DIN 908* только с удлинением пламенной головы. 409004Нет отдельной карточки
1.14 Уплотнительное кольцо 10 x 13,5 x 1,5 DIN 7603* только с удлинением пламенной головы. 441033Открыть карточку
1.15 Крепление топливного шланга и кабеля* только с удлинением пламенной головы. 24140001367Нет отдельной карточки
1.16 Шпилька крышки корпуса горелки* только с удлинением пламенной головы. 24121001207Нет отдельной карточки
1.17 Крепёжная шпилька корпуса M6* только с удлинением пламенной головы. 24111001297Открыть карточку
1.18 Фланец горелки* только с удлинением пламенной головы. 24111001057Нет отдельной карточки
1.18 Фланец горелки — – винт M8 x 30 DIN 912* только с удлинением пламенной головы. 402517Нет отдельной карточки
1.18 Фланец горелки — – шайба 8,4 DIN 433* только с удлинением пламенной головы. 430504Нет отдельной карточки
1.19 Кронштейн для сервисного положения* только с удлинением пламенной головы. 24111001067Нет отдельной карточки
1.20 Шпилька фланца горелки* только с удлинением пламенной головы. 24105001187Нет отдельной карточки
1.21 Пламенная труба — – стандартная* только с удлинением пламенной головы. 24111014032Нет отдельной карточки
1.21 Пламенная труба — – с удлинением на 100 мм** только с удлинением пламенной головы. 24011014042Нет отдельной карточки
1.21 Пламенная труба — – с удлинением на 200 мм** только с удлинением пламенной головы. 24011014052Нет отдельной карточки
1.21 Пламенная труба — – с удлинением на 300 мм** только с удлинением пламенной головы. 24011014062Нет отдельной карточки

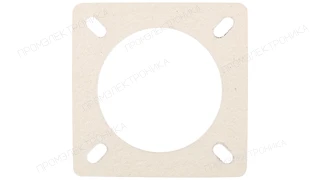

1.22 Фланцевое уплотнение* только с удлинением пламенной головы. 24111001107Открыть карточку
Электродвигатель, вентилятор и регулировка воздуха21 поз.
Поз.НаименованиеАртикул и карточка
2.01 Двигатель ECK03/H-2 230В 50 Гц 130 Вт 652110Открыть карточку
2.02 Винт M4 x 10 409323Открыть карточку
2.03 Конденсатор 5,0 мкФ, 420В, AC, DB 713474Открыть карточку
2.04 Крепление воздушной направляющей 24111001327Нет отдельной карточки
2.05 Вентиляторное колесо TLR 157 x 47 S1 50 Гц 24111008042Открыть карточку
2.06 Стопорный винт M6 x 8 с фаской (Tuflok) 420549Нет отдельной карточки
2.07 Воздушная заслонка в комплекте 24111002102Открыть карточку
2.08 Опора воздушной заслонки 24111002107Открыть карточку
2.09 Вал воздушной заслонки / угловой передачи 24121002057Открыть карточку
2.10 Угловая передача с пружиной 24111002062Открыть карточку
2.11 Винт 4 x 12 Torx-Plus Remform 409320Открыть карточку
2.12 Вал угловой передачи / сервопривода 24140002157Открыть карточку
2.13 Рамка для сервопривода 24121002037Открыть карточку
2.14 Винт 4 x 30 Torx-Plus Delta PT 409325Открыть карточку
2.15 Сервопривод STD 4,5 24В B0.36/6 4NL 651102Открыть карточку
2.16 Винт 4 x 35 Kombi-Torx-Plus Remform 409355Открыть карточку
2.17 Регулятор воздуха W10D-Z, пружина 2 24111002092Открыть карточку
2.18 Вал 24011002017Нет отдельной карточки
2.19 Крепление сервопривода 24011002027Нет отдельной карточки
2.20 Винт 4 x 12 Kombi-Torx-Plus Remform 409321Открыть карточку
2.21 Винт M4 x 30 Torx-Plus метрическая резьба 409245Открыть карточку
Топливоподача дизельных горелок10 поз.
Поз.НаименованиеАртикул и карточка
3.01 Насос AT2V 45C 601865Нет отдельной карточки
3.01 Насос AT2V 45C — – фильтрующий элемент с уплотнением 601107Открыть карточку
3.02 Магнитная катушка T80 Suntec 604495Открыть карточку
3.03 Муфта насоса 652135Нет отдельной карточки
3.04 Топливопровод от насоса до форсуночного штока 24111006018Нет отдельной карточки
3.05 Резьбовое соединение XG 04-LL 452020Открыть карточку
3.06 Напорный шланг DN 4, 286 мм, герметичный (для монтажа горелки с разворотом на 180°) 491246Нет отдельной карточки
3.07 Заглушка BUZ 06-LL с гайкой 24110006012Открыть карточку

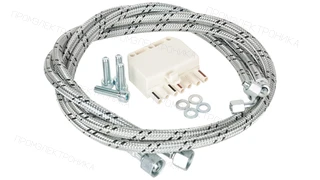

3.08 Топливный шланг DN 4, 1200 мм — – стандартный 491126Открыть карточку
3.08 Топливный шланг DN 4, 1200 мм — – устойчивый к диффузии 491131Открыть карточку
Пламенная голова и смесительное устройство37 поз.
Поз.НаименованиеАртикул и карточка
4.01 Форсуночный шток в комплекте — – стандартный* только с удлинением пламенной головы. 24111010030Открыть карточку
4.01 Форсуночный шток в комплекте — – с удлинением на 100 мм** только с удлинением пламенной головы. 24011010040Нет отдельной карточки
4.01 Форсуночный шток в комплекте — – с удлинением на 200 мм** только с удлинением пламенной головы. 24011010050Нет отдельной карточки
4.01 Форсуночный шток в комплекте — – с удлинением на 300 мм** только с удлинением пламенной головы. 24011010060Нет отдельной карточки
4.02 Подпорная шайба* только с удлинением пламенной головы. 24111014072Нет отдельной карточки
4.03 Направляющая труба с ограничителем — – стандартная* только с удлинением пламенной головы. 24111010012Нет отдельной карточки
4.03 Направляющая труба с ограничителем — – с удлинением на 100 мм** только с удлинением пламенной головы. 24011010022Нет отдельной карточки
4.03 Направляющая труба с ограничителем — – с удлинением на 200 мм** только с удлинением пламенной головы. 24011010042Нет отдельной карточки
4.03 Направляющая труба с ограничителем — – с удлинением на 300 мм** только с удлинением пламенной головы. 24011010062Нет отдельной карточки
4.04 Форсуночный блок в комплекте — – стандартный* только с удлинением пламенной головы. 24111010052Открыть карточку
4.04 Форсуночный блок в комплекте — – с удлинением на 100 мм** только с удлинением пламенной головы. 24011010012Нет отдельной карточки
4.04 Форсуночный блок в комплекте — – с удлинением на 200 мм** только с удлинением пламенной головы. 24011010032Нет отдельной карточки
4.04 Форсуночный блок в комплекте — – с удлинением на 300 мм** только с удлинением пламенной головы. 24011010052Нет отдельной карточки
4.05 Крышка форсуночного штока* только с удлинением пламенной головы. 24111001132Нет отдельной карточки
4.06 Пластиковая заглушка* только с удлинением пламенной головы. 756159Открыть карточку
4.07 Смотровое стекло* только с удлинением пламенной головы. 24140001377Открыть карточку
4.08 Регулировочный винт M6 x 88* только с удлинением пламенной головы. 24140010097Открыть карточку
4.09 Зажим 1096 для QRB1* только с удлинением пламенной головы. 600566Нет отдельной карточки
4.10 Датчик пламени QRB1B* только с удлинением пламенной головы. 24131012022Открыть карточку
4.11 Заглушка 5,25 пластиковая* только с удлинением пламенной головы. 24111010087Открыть карточку
4.12 Индикационный винт M6 x 90* только с удлинением пламенной головы. 24111010097Открыть карточку
4.13 Нижняя часть позиционного крепления* только с удлинением пламенной головы. 24111010067Нет отдельной карточки
4.14 Верхняя часть позиционного крепления* только с удлинением пламенной головы. 24111010077Нет отдельной карточки
4.15 Винт M4 x 12 Torx-Plus 20IP* только с удлинением пламенной головы. 409237Открыть карточку
4.16 Пружинная шайба A6 DIN 137* только с удлинением пламенной головы. 431615Открыть карточку
4.17 Шестигранная гайка M6 DIN 934 -8* только с удлинением пламенной головы. 411301Открыть карточку
4.18 Шестигранная гайка M 6 DIN 985 -6* только с удлинением пламенной головы. 411302Открыть карточку
4.19 Электрод зажигания* только с удлинением пламенной головы. 24105010137Нет отдельной карточки
4.20 Зажим* только с удлинением пламенной головы. 14201310247Открыть карточку
4.21 Винт M4 x 14 Torx-Plus 20IP* только с удлинением пламенной головы. 409268Открыть карточку
4.22 Кабель зажигания — – 380 мм (стандартный)* только с удлинением пламенной головы. 24111011032Открыть карточку
4.22 Кабель зажигания — – 480 мм (для удлинения на 100 мм)** только с удлинением пламенной головы. 24011011042Открыть карточку
4.22 Кабель зажигания — – 540 мм (для удлинения на 200 мм)** только с удлинением пламенной головы. 24011011052Открыть карточку
4.22 Кабель зажигания — – 640 мм (для удлинения на 300 мм)** только с удлинением пламенной головы. 24011011062Открыть карточку
4.23 Настроечный шаблон* только с удлинением пламенной головы. 24111000017Нет отдельной карточки
4.24 Лента-крепление 4,7 x 200* только с удлинением пламенной головы. 794089Нет отдельной карточки
4.25 Топливная форсунка* только с удлинением пламенной головы. 612207Нет отдельной карточки
Системы управления и электроподключения14 поз.
Поз.НаименованиеАртикул и карточка
5.01 Менеджер горения W-FM 10, 230 В / 50/60 Гц 600475Открыть карточку
5.01 Менеджер горения W-FM 10, 230 В / 50/60 Гц — – предохранитель 6,3 A 722024Нет отдельной карточки
5.02 Кольцо-адаптер 22 x 4 для удлинения 600358Нет отдельной карточки
5.03 Удлинение кнопки разблокировки AGK20.19 600357Открыть карточку
5.04 Заглушка AGK63 600312Открыть карточку
5.05 Перемычка-штекер № 12 24105012032Открыть карточку
5.06 Штекерная часть ST 18/7 716549Открыть карточку
5.07 Штекерная часть ST18/4 716546Открыть карточку
5.08 Штекерный переключатель ST18/4 для исп. Z 13010315012Нет отдельной карточки
5.09 Прибор зажигания, тип W-ZG01V 230В 100ВА Beru ES 603221Нет отдельной карточки
5.10 Винт M4 x 42 комбинированный 20IP 409260Открыть карточку
5.11 Кабель со штекером № 3 для двигателя 24105012062Открыть карточку
5.12 Кабель со штекером № 5 для магнитного 24121012012Открыть карточку
5.13 Кабель со штекером № 1 для магнитного 24121012022Открыть карточку

В перечень включены все подтверждённые позиции, включая крепёж и детали, которых пока нет отдельными товарами в каталоге.

Инженерный подбор

Не нашли точную модель?

На отдельной странице можно распознать маркировку по фото или загрузить BOM из Excel, Word и CSV.

Подбор по фотоШильдик и описание Загрузить BOMXLS, XLSX, DOCX, CSV
