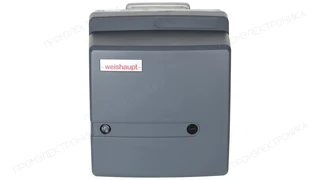

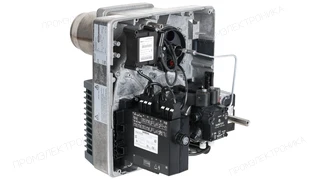

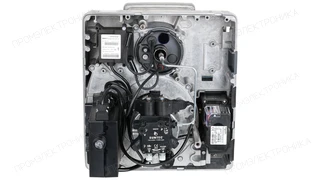

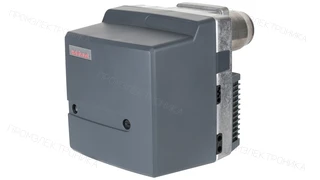

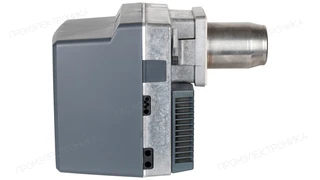

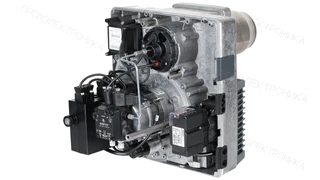

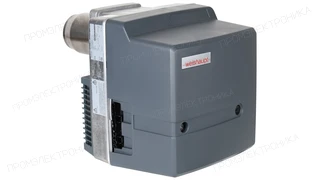

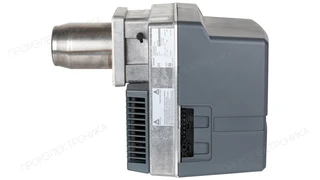

Дизельная горелка Weishaupt WL 10/3-D, исп. стандартное с сервоприводом

Дизельная горелка Weishaupt WL 10/3-D, исп. стандартное с сервоприводом: техническое описание

Дизельная горелка Weishaupt WL 10/3-D, исп. стандартное с сервоприводом — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — дизельная; регулирование мощности — одноступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 50 до 90 кВт; противодавление — от -0,5 до 1 мбар; расход топлива — 8,4 кг/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

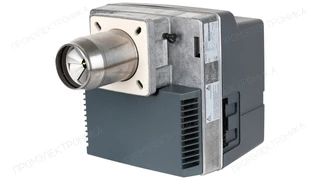

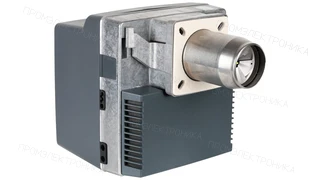

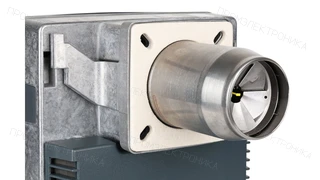

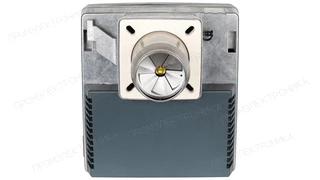

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 140 мм; диаметр пламенной трубы — 108 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 215 Вт; температура окружающей среды — от -15 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 130 Вт.

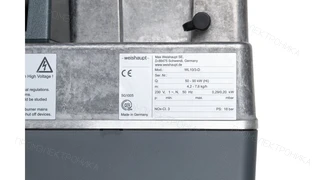

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Weishaupt; артикул или обозначение — 24111030. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
