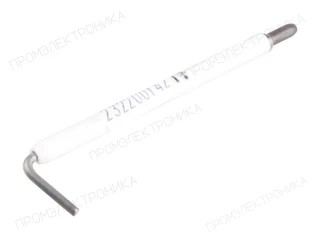

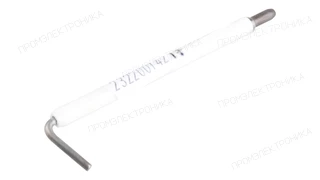

Электрод поджига Weishaupt 96 мм, 23220014217
Электрод поджига Weishaupt 96 мм, 23220014217, артикул 23220014217. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Отдельный электрод · Диаметр штекера: 4 мм · Назначение электрода: Поджига · Фиксированная изоляция: ⌀6 x 81 мм · Точная длина электрода: 97 мм · Длина электрода: Менее 100 мм · Производитель электрода: Weishaupt · Размер стержня: ⌀2.5 x 4 мм
Описание
Электрод поджига Weishaupt 96 мм, 23220014217: техническое описание
Электрод поджига Weishaupt 96 мм, 23220014217 — электрод горелки. В данном исполнении изделие создаёт искровой промежуток для воспламенения топливовоздушной смеси при подаче высокого напряжения от трансформатора розжига. Тип по карточке: розжига.
Геометрия электродного узла: общая длина — 97 мм; стержень — ⌀2.5 x 4 мм; фиксированная изоляция — ⌀6 x 81 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
Подключение и фиксация: штекер — 4 мм. При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Weishaupt; артикул или обозначение — 23220014217. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Weishaupt
- 232 200 14 21 7
- Weishaupt
- We23220014217
Применяемость
Артикул 23220014217 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Деталь в каталоге |
|---|---|
| WG10../1-D ZM-LN |
Электрод зажигания с изолятором 6 x 80
Позиция: 3.10
|
| WM-G10/1-A/ZM (W-FM 100/200) |
Электрод зажигания для WG5-40 с изолятором 6х80
Позиция: 3.17
|
| WM-G10/1-A/ZM (W-FM 50) |
Электрод зажигания для WG5-40 с изолятором 6 x 80
Позиция: 3.17
|
| WM-G10/1-A/ZMI (W-FM 100/200) |
Электрод зажигания для WG5-40 с изолятором 6 х 80
Позиция: 3.17
|
| WM-G10/2-A/ZM (W-FM 100/200) |
Электрод зажигания для WG5-40 с изолятором 6 x 80
Позиция: 3.17
|
| WM-G10/2-A/ZM (W-FM 50) |
Электрод зажигания для WG5-40 с изолятором 6 x 80
Позиция: 3.17
|
Свернуть список
| Модель и исполнение горелки | Деталь в каталоге |
|---|---|
| WM-G10/2-A/ZMI (W-FM 100/200) |
Электрод зажигания для WG5-40 с изолятором 6 x 80
Позиция: 3.17
|
| WM-G10/3-A/ZM (W-FM 100/200) |
Электрод зажигания для WG5-40 с изолятором 6 x 80
Позиция: 3.17
|
| WM-G10/3-A/ZM (W-FM 50) |
Электрод зажигания для WG5-40 с изолятором 6 x 80
Позиция: 3.17
|
| WM-G10/3-A/ZMI (W-FM 100/200) |
Электрод зажигания для WG5-40 с изолятором 6 x 80
Позиция: 3.17
|
| WM-G10/4-A/ZM (W-FM 100/200) |
Электрод зажигания для WG5-40 с изолятором 6 x 80
Позиция: 3.17
|
| WM-G10/4-A/ZM (W-FM 50) |
Электрод зажигания для WG5-40 с изолятором 6 x 80
Позиция: 3.17
|
| WM-G10/4-A/ZMI (W-FM 100/200) |
Электрод зажигания для WG5-40 с изолятором 6 x 80
Позиция: 3.17
|
| WM-GL10/1-A/ZM-T (W-FM 54) |
Электрод зажигания с изолятором 6 x 80
Позиция: 4.18
|
| WM-GL10/2-A/ZM-R (W-FM 54) |
Электрод зажигания с изолятором 6 x 80
Позиция: 4.18
|
| WM-GL10/2-A/ZM-T (W-FM 100/200) |
Электрод зажигания с изолятором 6 x 80
Позиция: 4.18
|
| WM-GL10/2-A/ZM-T (W-FM 54) |
Электрод зажигания с изолятором 6 x 80
Позиция: 4.18
|
| WM-GL10/3-A/ZM-T (W-FM 54) |
Электрод зажигания с изолятором 6 x 80
Позиция: 4.18
|
| WM-GL10/4-A/ZM-R (W-FM 54) |
Электрод зажигания с изолятором 6 x 80
Позиция: 4.18
|
| WM-GL10/4-A/ZM-T (W-FM 54) |
Электрод зажигания с изолятором 6 x 80
Позиция: 4.18
|
Перед заказом сверьте полное исполнение и заводской номер горелки. Учитывайте указанные ограничения по напряжению, длине и комплектации детали.
Технические характеристики
- Вес, кг
- 0.2
- Ширина, см
- 2.2
- Высота, см
- 0.6
- Длина, см
- 9.7
- Тип электрода
- розжига
- Длина электрода
- 97 мм
- Диаметр штекера
- 4 мм
- Размер фиксированной изоляции
- ⌀6 x 81 мм
- Размер стержня
- ⌀2.5 x 4 мм
- Единица продажи
- шт
- Артикул производителя
- 23220014217
