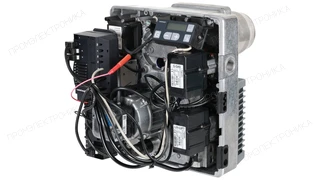

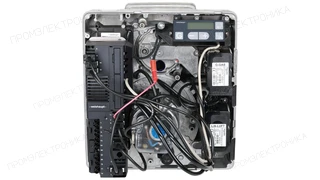

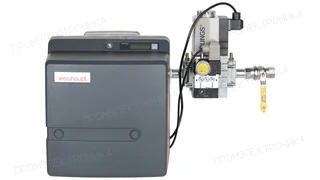

Газовая горелка Weishaupt WG10N/1-D, 3/4, исп. ZM-LN без термозатвора

Газовая горелка Weishaupt WG10N/1-D, 3/4, исп. ZM-LN без термозатвора: техническое описание

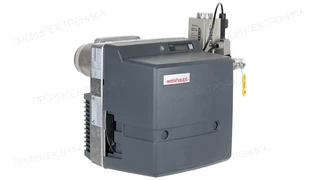

Газовая горелка Weishaupt WG10N/1-D, 3/4, исп. ZM-LN без термозатвора — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — прогрессивная-механическая.

Рабочая область характеризуется параметрами: диапазон мощности — от 25 до 110 кВт; противодавление — от -0,5 до 2 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

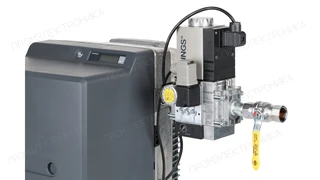

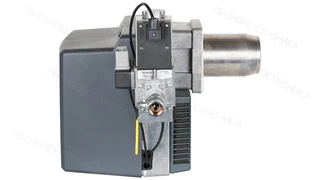

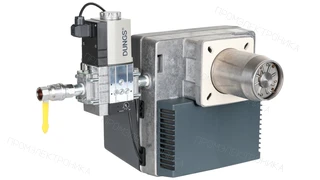

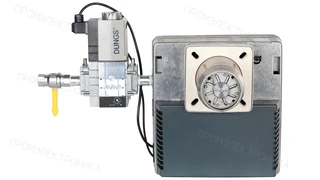

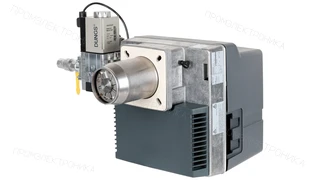

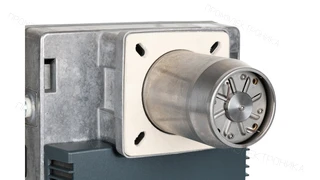

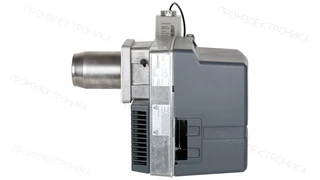

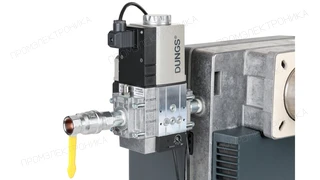

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 140 мм; диаметр пламенной трубы — 108 мм; присоединение — Rp 3/4"; комплектация — с головой сгорания и с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

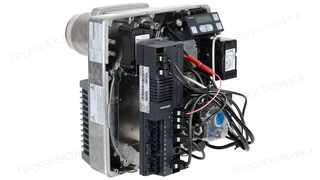

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 141 Вт; температура окружающей среды — от -15 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: уровень шума — 68 дБ.

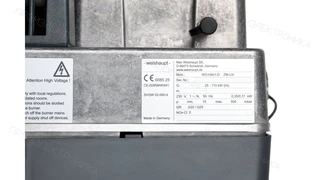

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Weishaupt; артикул или обозначение — 23212624. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
