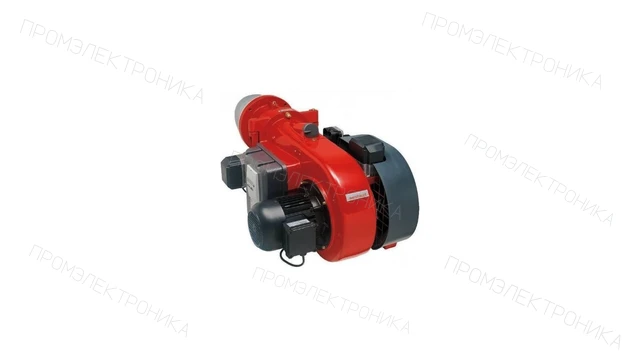

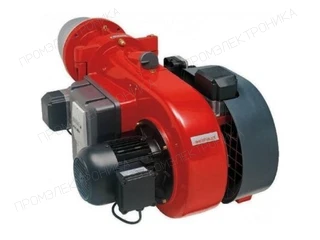

Газомазутная горелка Weishaupt RGMS 70/1-A, исп. ZM

Газомазутная горелка Weishaupt RGMS 70/1-A, исп. ZM: техническое описание

Газомазутная горелка Weishaupt RGMS 70/1-A, исп. ZM — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/мазут; регулирование мощности — прогрессивная-механическая; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 1 000 до 9 100 кВт; противодавление — от -2 до 20 мбар; расход топлива — 175 - 658 кг/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 430 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 445 Вт. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 19 820 Вт; уровень шума — 95 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Weishaupt; артикул или обозначение — 21970491. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
