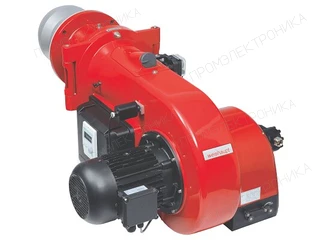

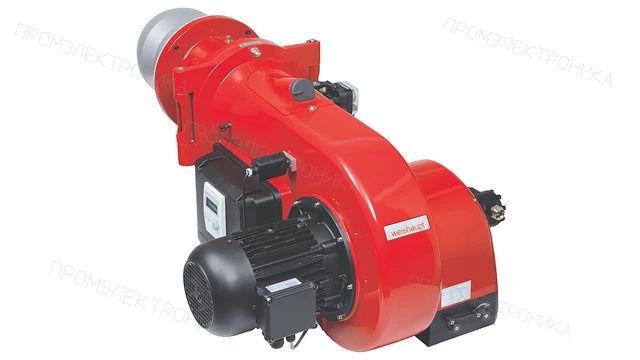

Газовая горелка Weishaupt WM-G 20/2-A, исп. ZM

Газовая горелка Weishaupt WM-G 20/2-A, исп. ZM: техническое описание

Газовая горелка Weishaupt WM-G 20/2-A, исп. ZM — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — прогрессивная-механическая.

Рабочая область характеризуется параметрами: диапазон мощности — от 150 до 2 100 кВт; противодавление — от -2 до 13 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 266 мм; диаметр пламенной трубы — 240 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 70 Вт; температура окружающей среды — от -15 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 3 000 Вт; уровень шума — 84 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Weishaupt; артикул или обозначение — 21721020. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
