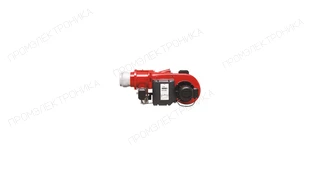

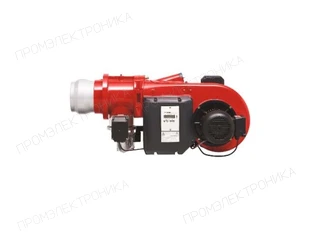

Газодизельная горелка Weishaupt GL 8/0-D, 2, исп. TMD

Газодизельная горелка Weishaupt GL 8/0-D, 2, исп. TMD: техническое описание

Газодизельная горелка Weishaupt GL 8/0-D, 2, исп. TMD — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/дизельное топливо; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 300 до 1 925 кВт; противодавление — от -2 до 9 мбар; расход топлива — 35 - 162 кг/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 230 мм; присоединение — Rp 2"; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; степень защиты — IP54. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 4 800 Вт.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Weishaupt; артикул или обозначение — 15581812. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
