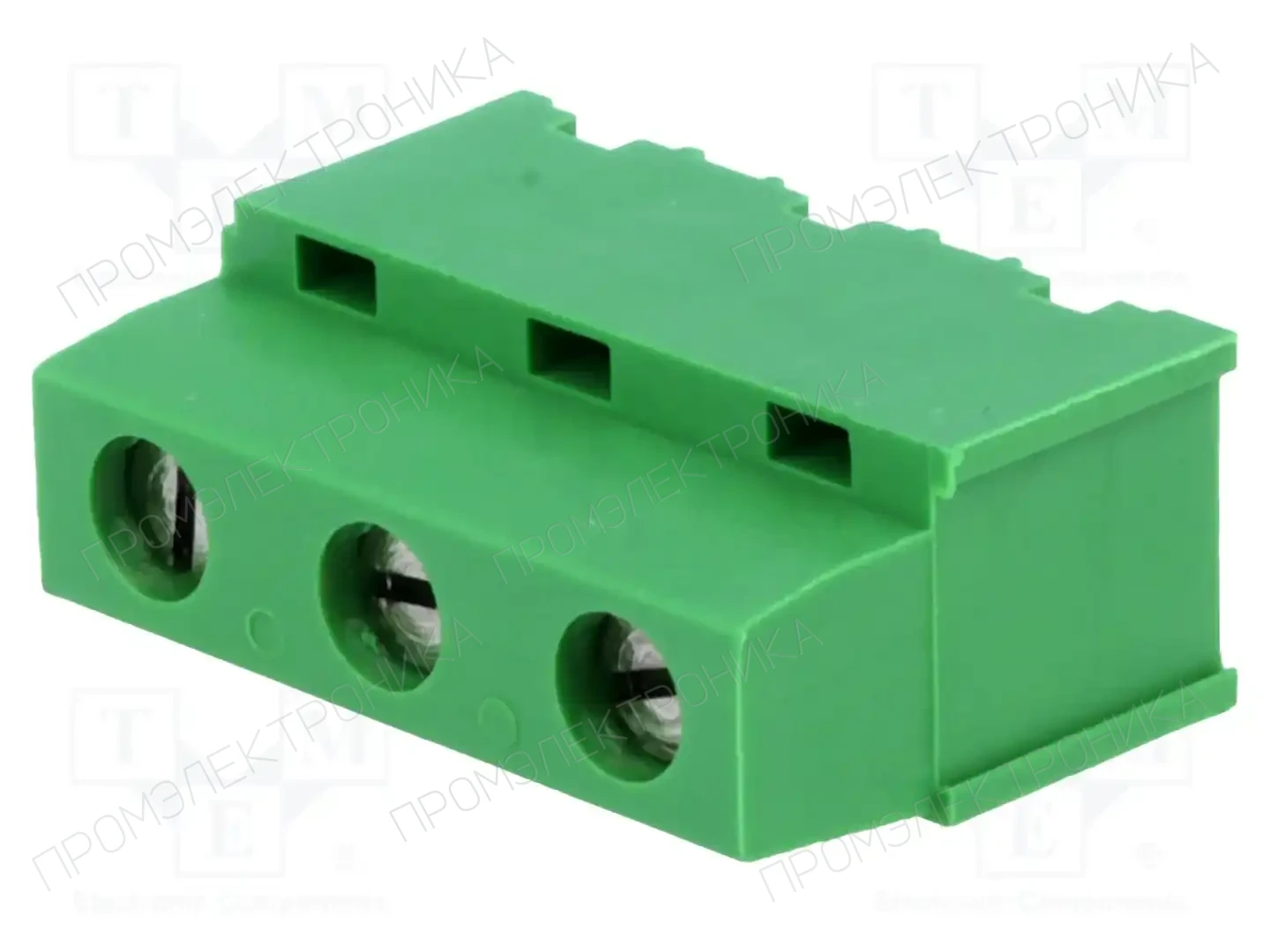

TE Connectivity 282844-3 — Клеммные колодки для печатных плат
Разъем: зажимная рейка для печатных плат; зажим; 17,5А; 300В
Цвет: зеленый · Тип разъёма: зажимная рейка для печатных плат · Шаг контактов: 7,5 мм · Количество выводов: 3 · Номинальный ток: 17,5 А · Номинальное напряжение: 300 В · Тип товара: Клеммные колодки для печатных плат
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
TE Connectivity 282844-3. Категория: «Клеммные колодки для печатных плат».
Цвет — зеленый; Тип разъёма — зажимная рейка для печатных плат; Разъем — зажим; Покрытие контакта — луженые.
Номинальное напряжение — 300 В; Рабочая температура — -40...105°C; Номинальный ток — 17,5 А; Класс горючести — UL94V-0.
Материал корпуса — полиамид; Высота — 15,2мм; Длина — 22,5мм; Глубина — 9мм.
Количество выводов — 3; Материал контакта — латунь; Конфигурация выводов разъема — 1x3; Шаг контактов — 7,5 мм.
Соответствуют норме — UL; Сечение провода — 0,03...1,5мм²; Размер провода — 30AWG...12AWG; Характеристики разъемов — можно объединять в линейки.
Электрический монтаж — THT; зажим под винт; Механический монтаж — на PCB; Кол-во полюсов — 3; Пространственная ориентация — угловой 90°.
Технические характеристики
- Цвет
- зеленый
- Тип разъёма
- зажимная рейка для печатных плат
- Шаг контактов
- 7,5 мм
- Количество выводов
- 3
- Номинальный ток
- 17,5 А
- Номинальное напряжение
- 300 В
- Единица продажи
- шт
- Артикул производителя
- 282844-3
