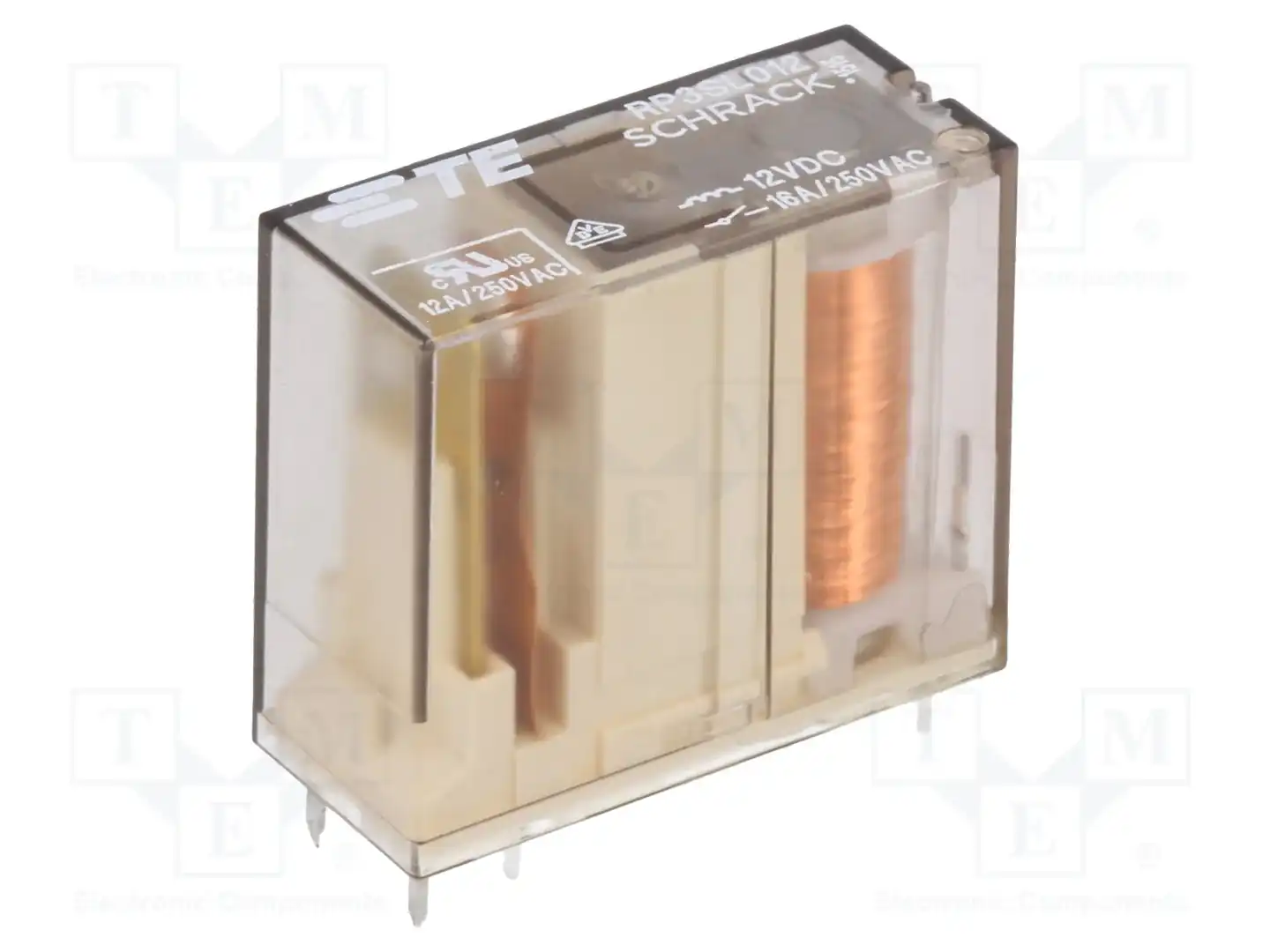

TE Connectivity 1393230-9 — Реле электромагн. миниатюрные
Реле: электромагнитное; Uобмотки: 12ВDC; SPST-NO; 16A/250ВAC; PCB
Максимальный ток контактов: 16 А · Монтаж: PCB · Класс защиты: IP40 · Тип реле: электромагнитное · Серия: RP3SL · Тип товара: Реле электромагн. миниатюрные · Напряжение обмотки: 12 В DC
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
TE Connectivity 1393230-9 — электромагнитное реле.
Тип реле — электромагнитное; Напряжение обмотки — 12 В DC; Максимальный ток контактов — 16 А.
Монтаж — PCB; Серия — RP3SL.
Ресурс — 300000000 циклов; Шаг выводов — 5мм; Рабочая температура — -40...70°C; Внешние размеры — 29x12,6x25,5мм.
Сопротивление обмотки макс. — 270Ом; Контакты — SPST-NO; Нагрузка контакта AC @R — 16A / 250В AC; Нагрузка контакта DC @R — 16A / 24В DC.
Исполнение реле — миниатюрное; Мощность, потребляемая обмоткой — 0,5Вт; Время срабатывания — 8мс; Время отпускания — 2мс.
Коммутируемое напряжение — макс. 300В DC; макс. 440В AC; Ударный ток (20 мс) — 120А; Коммутируемая мощность — 4кВА; Ток обмотки — 44,4мА.
Технические характеристики
- Максимальный ток контактов
- 16 А
- Монтаж
- PCB
- Класс защиты
- IP40
- Тип реле
- электромагнитное
- Серия
- RP3SL
- Напряжение обмотки
- 12 В DC
- Единица продажи
- шт
- Артикул производителя
- 1393230-9
