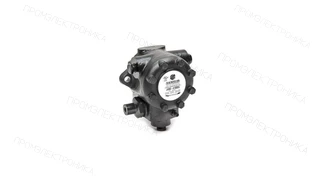

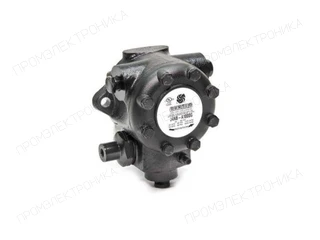

Насос для горелки Suntec J 4 NBA 1000 8M
Насос для горелки Suntec J 4 NBA 1000 8M. Вид перекачиваемой жидкости: топливо средней вязкости, масло; Направление вращения вала (со стороны вала): B: вращение по часовой стрелке / форсунка слева.
Серия насоса: Suntec J · Производитель насоса: Suntec · Крепление: Фланцевое · Посадочный диаметр, мм: 54 мм · Выход на форсунку со стороны вала: Слева · Заводская схема байпаса: Двухтрубная: байпас установлен · Диапазон давления на форсунку, бар: 1.3–2.7 бар · Вращение со стороны вала: По часовой стрелке
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Насос для горелки Suntec J 4 NBA 1000 8M. Вид перекачиваемой жидкости: топливо средней вязкости, масло; Направление вращения вала (со стороны вала): B: вращение по часовой стрелке / форсунка слева.
Исполнение и обозначение
Модель: J 4 NBA 1000 8M. Производитель насоса: Suntec. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: топливо средней вязкости, масло
Вращение и монтаж
- Метод установки: фланцевое ⌀54 мм
- Диаметр вала: 11 мм
- Направление вращения вала (со стороны вала): B: вращение по часовой стрелке / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Клапан и электрическое исполнение
- Тип модели: без электромагнитного клапана
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
Технические характеристики
- Расход топлива
- 98 - 220 л/ч
- Вес, кг
- 4.15
- Ширина, см
- 10
- Высота, см
- 12.8
- Длина, см
- 16.8
- Заглушка байпаса
- Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером
- Порт вакуумметра
- 1⁄4 дюйма NPTF (коническая резьба) - 6.35 мм
- Порт манометра
- 1⁄8 дюйма NPTF (коническая резьба) - 3.175 мм
- Установка заглушки байпаса
- P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Эксплуатационная вязкость
- от 2 до 75 мм2/с
- Функция клапана
- регулировка давления без функции запирания
- Всасывающая и обратная линия
- 1⁄4 дюйма NPTF (коническая резьба) - 6.35 мм
- Конструкция вала
- одна полость
- Тип модели
- без электромагнитного клапана
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Метод установки
- фланцевое ⌀54 мм
- Вид перекачиваемой жидкости
- топливо средней вязкости, масло
- Направление вращения вала (со стороны вала)
- B: вращение по часовой стрелке / форсунка слева
- Выход на форсунку
- 1⁄8 дюйма NPTF (коническая резьба) - 3.175 мм
- Вращающий момент
- 0,3 Н·м
- Диаметр вала
- 11 мм
- Максимальная скорость вращения
- 3 450 об/мин
- Давление на выходе
- 0,7 бар
- Номинальная скорость вращения
- 1 725 об/мин
- Давление на входе
- 0,7 бар
- Сетчатый фильтр
- 45 см2; 170 мкм
- Серия насоса
- J: регулирующий клапан без функции запирания
- Температура топлива
- от 10 до 55 oC макс. в насосе
- Диапазон давления на форсунку
- от 1,3 до 2,7 бар
- Единица продажи
- шт
- Модель
- J 4 NBA 1000 8M
