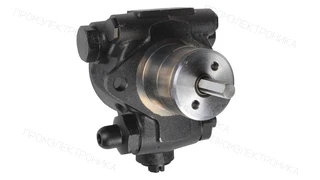

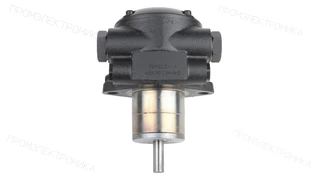

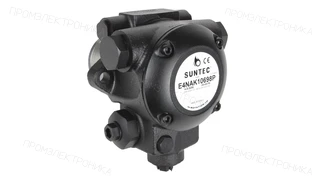

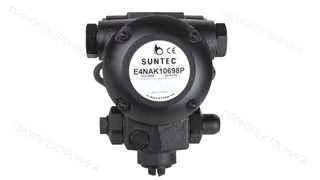

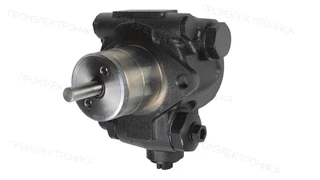

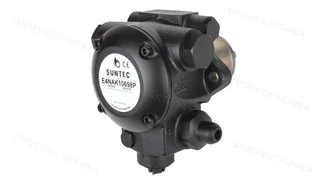

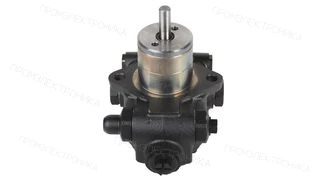

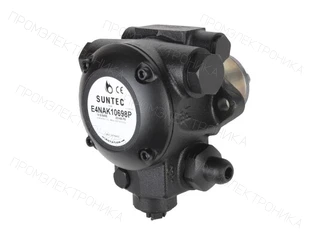

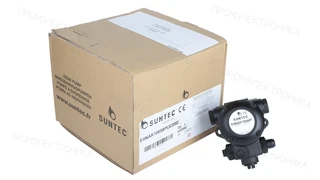

Насос для горелки Suntec E 4 NAK 1069 8P
Насос для горелки Suntec E 4 NAK 1069 8P. Вид перекачиваемой жидкости: мазут, дизельное топливо, керосин; Диапазон давления на форсунку: от 14 до 30 бар.
Серия насоса: Suntec E · Вид топлива: Дизельное топливо · Вид топлива: Керосин · Вид топлива: Мазут · Производитель насоса: Suntec · Крепление: Фланцевое · Посадочный диаметр, мм: 54 мм · Выход на форсунку со стороны вала: Справа
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Насос для горелки Suntec E 4 NAK 1069 8P. Вид перекачиваемой жидкости: мазут, дизельное топливо, керосин; Диапазон давления на форсунку: от 14 до 30 бар.
Исполнение и обозначение
Модель: E 4 NAK 1069 8P. Производитель насоса: Suntec. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: мазут, дизельное топливо, керосин
- Диапазон давления на форсунку: от 14 до 30 бар
Вращение и монтаж
- Метод установки: фланцевое ⌀54 мм
- Диаметр вала: 11 мм
- Направление вращения вала (со стороны вала): A: вращение по часовой стрелке / форсунка справа
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Клапан и электрическое исполнение
- Тип модели: без электромагнитного клапана
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
Технические характеристики
- Вес, кг
- 4
- Ширина, см
- 11
- Высота, см
- 13.2
- Длина, см
- 16.8
- Заглушка байпаса
- Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером
- Порт вакуумметра
- 1⁄2 дюйма - 12.7 мм
- Порт манометра
- 1⁄8 дюйма - 3.175 мм
- Установка заглушки байпаса
- P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Максимальная скорость вращения
- 3 600 об/мин
- Номинальная скорость вращения
- 2 850 об/мин
- Функция клапана
- регулировка давления без функции запирания
- Конструкция вала
- одна полость
- Тип модели
- без электромагнитного клапана
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Метод установки
- фланцевое ⌀54 мм
- Направление вращения вала (со стороны вала)
- A: вращение по часовой стрелке / форсунка справа
- Эксплуатационная вязкость
- от 3 до 75 мм2/с
- Вращающий момент
- 0,3 Н·м
- Диаметр вала
- 11 мм
- Выход на форсунку
- 1⁄4 дюйма - 6.35 мм
- Всасывающая и обратная линия
- 1⁄2 дюйма - 12.7 мм
- Заводские установки давления
- 20 бар
- Производительность при давлении 20 бар и вязкости 20 сСт
- 180 л/ч
- Вид перекачиваемой жидкости
- мазут, дизельное топливо, керосин
- Серия насоса
- E: регулировка давления
- Давление на выходе
- 3,5 бар
- Сетчатый фильтр
- 45 см2; 550 мкм
- Температура топлива
- от 0 до 130 oC макс. в насосе
- Диапазон давления на форсунку
- от 14 до 30 бар
- Давление на входе
- 3,5 бар
- Единица продажи
- шт
- Модель
- E 4 NAK 1069 8P
