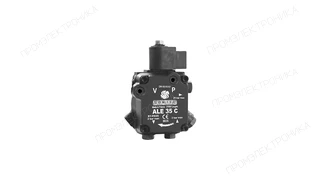

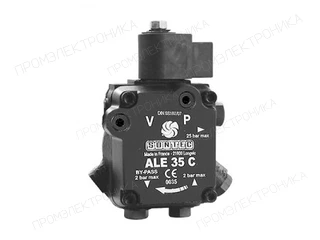

Насос для горелки Suntec ALE 35 C 9334 4P 0700
Насос для горелки Suntec ALE 35 C 9334 4P 0700. Вид перекачиваемой жидкости: дизельное топливо, керосин; Диапазон давления на форсунку: от 8 до 15 бар.
Серия насоса: Suntec ALE · Вид топлива: Дизельное топливо · Вид топлива: Керосин · Производитель насоса: Suntec · Крепление: Втулочное · Посадочный диаметр, мм: 32 мм · Выход на форсунку со стороны вала: Слева · Заводская схема байпаса: Двухтрубная: байпас установлен
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Насос для горелки Suntec ALE 35 C 9334 4P 0700. Вид перекачиваемой жидкости: дизельное топливо, керосин; Диапазон давления на форсунку: от 8 до 15 бар.
Исполнение и обозначение
Модель: ALE 35 C 9334 4P 0700. Производитель насоса: Suntec. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: дизельное топливо, керосин
- Диапазон давления на форсунку: от 8 до 15 бар
Вращение и монтаж
- Метод установки: втулочное ⌀32 мм
- Диаметр вала: 8 мм
- Направление вращения вала (со стороны вала): C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Клапан и электрическое исполнение
- Потребление электромагнитного клапана: 9 Вт
- Тип модели: 1 ступенчатая с электромагнитным клапаном
- Степень защиты: IP41
- Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
Технические характеристики
- Вес, кг
- 1.1
- Ширина, см
- 8
- Высота, см
- 11.5
- Длина, см
- 8.9
- Степень защиты
- IP41
- Вращающий момент
- 0,1 Н·м
- Установка заглушки байпаса
- P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Заглушка байпаса
- Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером
- Порт вакуумметра
- 1⁄8 дюйма - 3.175 мм
- Порт манометра
- 1⁄8 дюйма - 3.175 мм
- Давление на выходе
- 2 бар
- Максимальная скорость вращения
- 3 600 об/мин
- Номинальная скорость вращения
- 2 850 об/мин
- Сетчатый фильтр
- 6 см2; 150 мкм
- Направление вращения вала (со стороны вала)
- C: вращение против часовой стрелки / форсунка слева
- Выход на форсунку
- 1⁄8 дюйма - 3.175 мм
- Температура топлива
- от 0 до 60 oC макс. в насосе
- Всасывающая и обратная линия
- 1⁄4 дюйма NPTF (коническая резьба) - 6.35 мм
- Конструкция вала
- одна полость
- Заводские установки давления
- 9 бар
- Диаметр вала
- 8 мм
- Давление на входе
- 2 бар
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Метод установки
- втулочное ⌀32 мм
- Потребление электромагнитного клапана
- 9 Вт
- Эксплуатационная вязкость
- от 2 до 12 мм2/с
- Функция клапана
- регулировка давления
- Диапазон давления на форсунку
- от 8 до 15 бар
- Тип модели
- 1 ступенчатая с электромагнитным клапаном
- Производительность при давлении 11 бар и вязкости 5 сСт
- 40 л/ч
- Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт
- 40 л/ч
- Напряжение электромагнитного клапана
- 220-240 или 110-120 или 24 В
- Серия насоса
- ALE: блокирующий электромагнитный клапан с запорной функцией и устройством сброса давления в линии ф
- Вид перекачиваемой жидкости
- дизельное топливо, керосин
- Максимальное давление электромагнитного клапана
- 15 бар
- Давление открытия перепускного клапана
- 3,5 бар
- Единица продажи
- шт
- Модель
- ALE 35 C 9334 4P 0700
