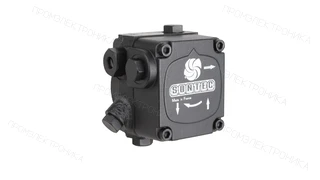

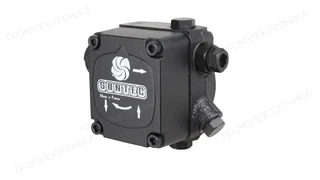

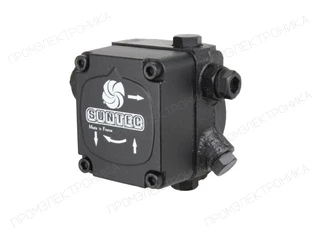

Насос для горелки Suntec AE 57 B 1364 6M
Насос для горелки Suntec AE 57 B 1364 6M. Вид перекачиваемой жидкости: дизельное топливо; Диапазон давления на форсунку: от 7 до 14 бар.
Серия насоса: Suntec AE · Вид топлива: Дизельное топливо · Производитель насоса: Suntec · Крепление: Втулочное · Посадочный диаметр, мм: 32 мм · Выход на форсунку со стороны вала: Слева · Заводская схема байпаса: Однотрубная: байпас снят · Диапазон давления на форсунку, бар: 7–14 бар
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Насос для горелки Suntec AE 57 B 1364 6M. Вид перекачиваемой жидкости: дизельное топливо; Диапазон давления на форсунку: от 7 до 14 бар.
Исполнение и обозначение
Модель: AE 57 B 1364 6M. Производитель насоса: Suntec. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: дизельное топливо
- Диапазон давления на форсунку: от 7 до 14 бар
Вращение и монтаж
- Метод установки: втулочное ⌀32 мм
- Диаметр вала: 8 мм
- Направление вращения вала (со стороны вала): B: вращение по часовой стрелке / форсунка слева
- Установка заглушки байпаса: M: без заглушки байпаса, обратная линия закрыта для однотрубной системы
Клапан и электрическое исполнение
- Тип модели: без электромагнитного клапана
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
Технические характеристики
- Вес, кг
- 1.1
- Ширина, см
- 10
- Высота, см
- 8
- Длина, см
- 9.7
- Установка заглушки байпаса
- M: без заглушки байпаса, обратная линия закрыта для однотрубной системы
- Заглушка байпаса
- Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером
- Порт вакуумметра
- 1⁄8 дюйма - 3.175 мм
- Порт манометра
- 1⁄8 дюйма - 3.175 мм
- Давление на выходе
- 2 бар
- Вращающий момент
- 0,1 Н·м
- Максимальная скорость вращения
- 3 600 об/мин
- Номинальная скорость вращения
- 2 850 об/мин
- Сетчатый фильтр
- 6 см2; 150 мкм
- Эксплуатационная вязкость
- от 2 до 75 мм2/с
- Функция клапана
- регулировка давления без функции запирания
- Выход на форсунку
- 1⁄8 дюйма - 3.175 мм
- Температура топлива
- от 0 до 60 oC макс. в насосе
- Всасывающая и обратная линия
- 1⁄4 дюйма NPTF (коническая резьба) - 6.35 мм
- Конструкция вала
- одна полость
- Заводские установки давления
- 9 бар
- Тип модели
- без электромагнитного клапана
- Диапазон давления на форсунку
- от 7 до 14 бар
- Диаметр вала
- 8 мм
- Давление на входе
- 2 бар
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Вид перекачиваемой жидкости
- дизельное топливо
- Метод установки
- втулочное ⌀32 мм
- Серия насоса
- AE: базовая модель без функции запирания
- Производительность при давлении 11 бар и вязкости 5 сСт
- 62 л/ч
- Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт
- 62 л/ч
- Направление вращения вала (со стороны вала)
- B: вращение по часовой стрелке / форсунка слева
- Единица продажи
- шт
- Модель
- AE 57 B 1364 6M
