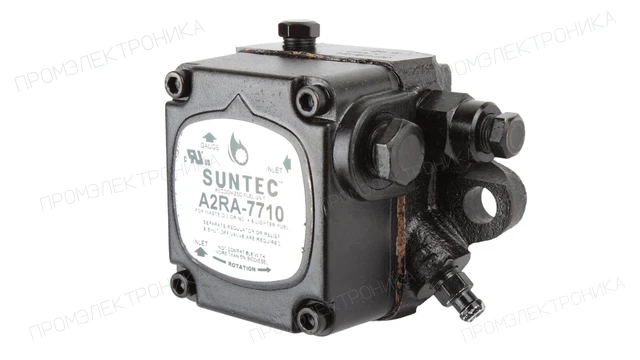

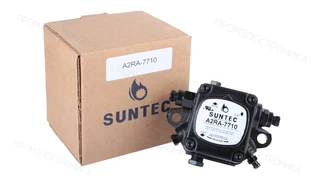

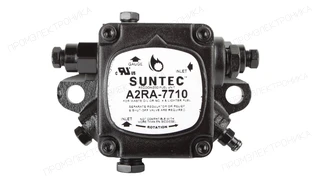

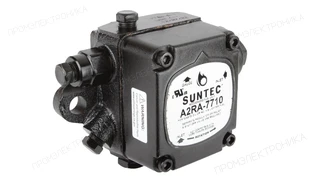

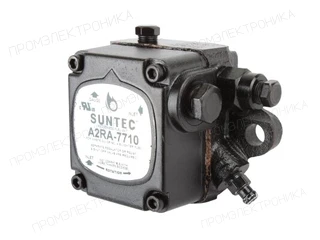

Насос для горелки Suntec A2 RA 7710
Насос для горелки Suntec A2 RA 7710. Вид перекачиваемой жидкости: дизельное топливо, смесь биодизельного топлива B5; Диапазон давления на форсунку: от 1 до 10 бар.
Вид топлива: Дизельное топливо · Производитель насоса: Suntec · Крепление: Фланцевое · Посадочный диаметр, мм: 54 мм · Выход на форсунку со стороны вала: Справа · Заводская схема байпаса: Двухтрубная: байпас установлен · Диапазон давления на форсунку, бар: 1–10 бар · Вращение со стороны вала: По часовой стрелке
Описание
Насос для горелки Suntec A2 RA 7710. Вид перекачиваемой жидкости: дизельное топливо, смесь биодизельного топлива B5; Диапазон давления на форсунку: от 1 до 10 бар.
Исполнение и обозначение
Модель: A2 RA 7710. Производитель насоса: Suntec. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: дизельное топливо, смесь биодизельного топлива B5
- Диапазон давления на форсунку: от 1 до 10 бар
Вращение и монтаж

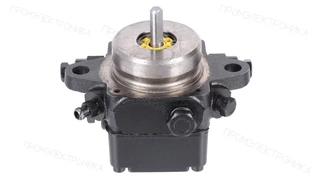

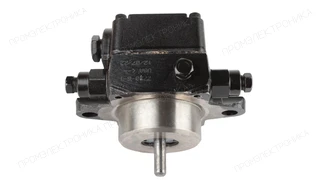

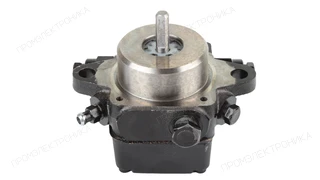

- Метод установки: фланцевое ⌀54 мм
- Диаметр вала: 8 мм
- Направление вращения вала (со стороны вала): A: вращение по часовой стрелке / форсунка справа
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Клапан и электрическое исполнение
- Тип модели: без электромагнитного клапана
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
Технические характеристики
- Вес, кг
- 1.3
- Ширина, см
- 10
- Высота, см
- 8
- Длина, см
- 10
- Заглушка байпаса
- Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером
- Порт манометра
- 1⁄8 дюйма NPTF (коническая резьба) - 3.175 мм, 1⁄8 дюйма - 3.175 мм
- Давление на выходе
- 0,7 бар
- Вращающий момент
- 0,14 Н·м
- Установка заглушки байпаса
- P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Сетчатый фильтр
- 150 мкм; 20 см2
- Эксплуатационная вязкость
- от 2 до 75 мм2/с
- Всасывающая и обратная линия
- 1⁄4 дюйма NPTF (коническая резьба) - 6.35 мм
- Конструкция вала
- одна полость
- Тип модели
- без электромагнитного клапана
- Диаметр вала
- 8 мм
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Метод установки
- фланцевое ⌀54 мм
- Вид перекачиваемой жидкости
- дизельное топливо, смесь биодизельного топлива B5
- Функция клапана
- регулировка давления и запирание
- Направление вращения вала (со стороны вала)
- A: вращение по часовой стрелке / форсунка справа
- Заводские установки давления
- 7 бар
- Максимальная скорость вращения
- 3 450 об/мин
- Выход на форсунку
- 1⁄8 дюйма NPTF (коническая резьба) - 3.175 мм
- Давление на входе
- 0,7 бар
- Производительность при давлении 7 бар и вязкости 5 сСт
- 9,5 л/ч
- Температура топлива
- от 10 до 45 oC макс. в насосе
- Порт вакуумметра
- 1⁄8 дюйма NPTF (коническая резьба) - 3.175 мм
- Серия насоса
- A2RA: базовая модель с функцией запирания
- Номинальная скорость вращения
- 135 об/мин
- Диапазон давления на форсунку
- от 1 до 10 бар
- Единица продажи
- шт
- Модель
- A2 RA 7710
Документация
Для исполнения A2 RA 7710 документ пока не опубликован. Чтобы проверить нужную схему и редакцию, передайте полную маркировку насоса и модель горелки.
