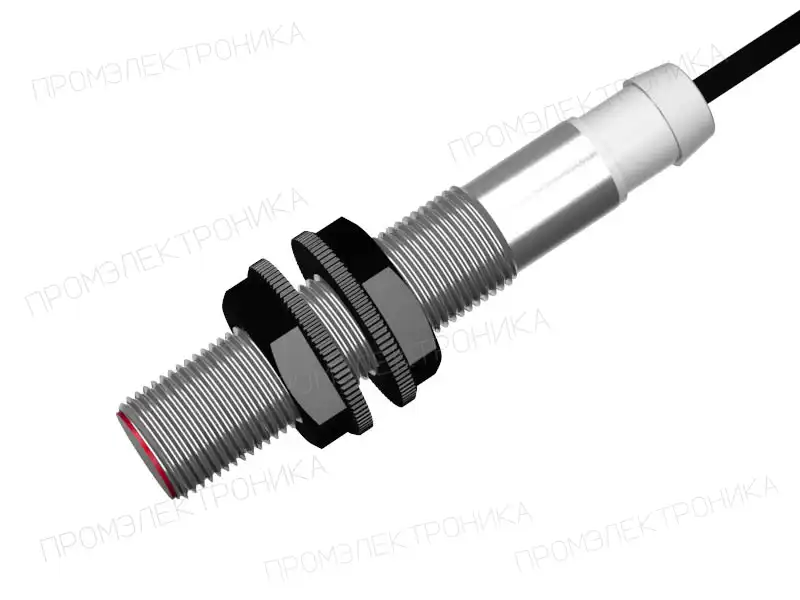

Датчик бесконтактный индуктивный взрывобезопасный стандарта "NAMUR" SNI 011DS-1,5-D-20-HT-1,2
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 1,5
- Рабочее расстояние переключения, Sa, мм
- 1,2
- Диапазон питающих напряжений, В
- 7,7-9,0[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М12x1
- Способ установки
- Встраиваемый
- Способ подключения
- Кабель
В заявке будет указано полное исполнение и артикул 48155.
Запросить цену и срокsales@prom-elec.comНазначение и особенности SNI 011DS-1,5-D-20-HT-1,2
Датчик бесконтактный индуктивный взрывобезопасный стандарта "NAMUR" SNI 011DS-1,5-D-20-HT-1,2 производства СКБ Индукция, артикул 48155. Исполнение относится к группе «Стандарта NAMUR».

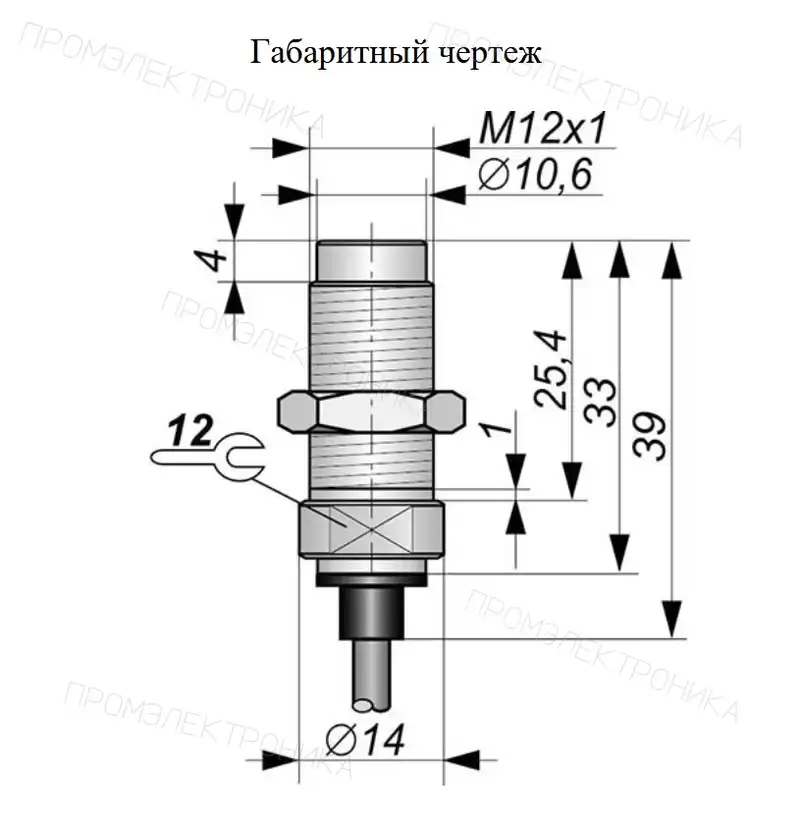

Монтажные характеристики SNI 011DS-1,5-D-20-HT-1,2: корпус — Цилиндрический с резьбой, М12x1; материал — Алюминий; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 1,5 мм. Рабочее расстояние Sa указано отдельно: 1,2 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 7,7-9,0[DC] В. При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

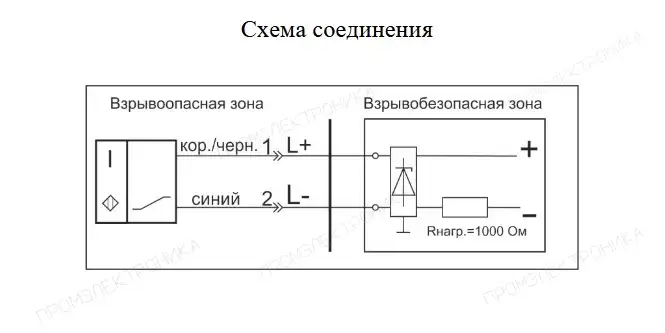

Подключение SNI 011DS-1,5-D-20-HT-1,2 — кабель, длина кабеля 20 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68; рабочая температура окружающей среды -45…+65 °C; максимальная частота переключения 900 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 1,5 |
|---|---|
| Способ установки | Встраиваемый |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М12x1 |
| Материал корпуса датчика | Алюминий |
| Максимальная частота переключения, Гц | 900 |
| Степень защиты IP | IP 68 |
| Момент затяжки крепежа, Нм, не более | 1,27 |
| Материал гайки | Латунь |
| Гистерезис, %, не более | 15 |
| Рабочее расстояние переключения, Sa, мм | 1,2 |
| Номинальное напряжение питания, В | 8,2[DC] |
| Диапазон питающих напряжений, В | 7,7-9,0[DC] |
| Способ подключения | Кабель |
| Длина кабеля, м | 20 |
| Тип кабеля | 2x0,12 мм² |
| Рабочая температура окружающей среды, °С | -45…+65 |
| Максимальное рабочее давление, МПа | 1,2 |
| Выходной сигнал на включение / демпфированный сенсор, мА | 1,5...1,6 / 0,4...0,5 |
| Выходной сигнал на отключение / не демпфированный сенсор, мА | 1,7...1,8 / 2,8...5 |
| Входное сопротивление согласующего усилителя, Ом | 500...1000 |
| Номинальное входное сопротивление согласующего усилителя, Ом | 1000 |
| Сопротивление линии связи между датчиком и нагрузкой, Ом, не более | 50 |
