Датчик относительной влажности и температуры воздуха BHA.46875
Параметры исполнения
- Диапазон измерения относительной влажности, % RH
- 0 … 100
- Диапазон измерения температуры, °С
- -40…+100
- Выходной сигнал преобразования относительной влажности
- 4…20мА (0,16мА/ %RH)
- Выходной сигнал преобразования температуры
- 4…20мА (0,1143мА/ °С; 4 мА при минус 40 °С 8,571мА при 0°С 20 мА при +100 °С)
- Диапазон питающих напряжений, В
- 15-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический без резьбы, Ø20
В заявке будет указано полное исполнение и артикул 46875.
Запросить цену и срокsales@prom-elec.comНазначение и особенности BHA.46875
Датчик относительной влажности и температуры воздуха BHA.46875 производства СКБ Индукция, артикул 46875.
Параметры, с которых стоит начать подбор BHA.46875: диапазон измерения относительной влажности, % rh — 0 … 100; диапазон измерения температуры, °с — -40…+100; выходной сигнал преобразования относительной влажности — 4…20мА (0,16мА/ %RH); выходной сигнал преобразования температуры — 4…20мА (0,1143мА/ °С; 4 мА при минус 40 °С 8,571мА при 0°С 20 мА при +100 °С).
Монтажные характеристики BHA.46875: корпус — Цилиндрический без резьбы, Ø20; материал — Пластик,/ ПЭ фильтр сенсора.
Электрическое исполнение: питание 15-30[DC] В. При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

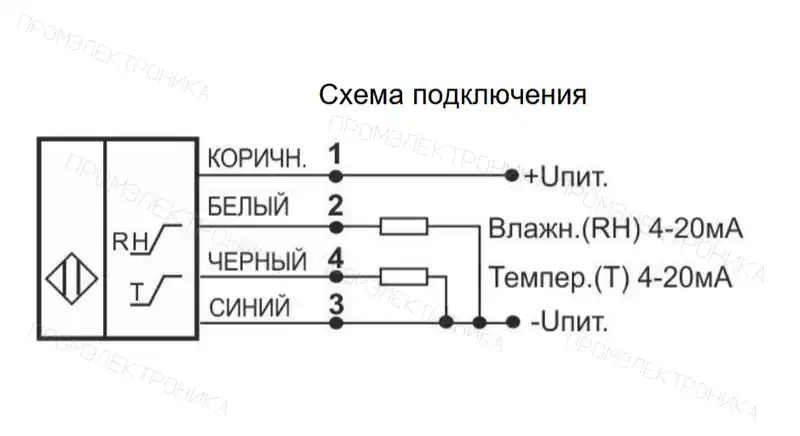

Подключение BHA.46875 — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65/ IP 50 сенсор; рабочая температура окружающей среды -40..+100 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Типоразмер корпуса, мм | Цилиндрический без резьбы, Ø20 |
|---|---|
| Материал корпуса датчика | Пластик,/ ПЭ фильтр сенсора |
| Степень защиты IP | IP 65/ IP 50 сенсор |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 15-30[DC] |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ 4x0,25 мм² |
| Рабочая температура окружающей среды, °С | -40..+100 |
| Ток потребления, мА, не более | 60 |
| Время установления выходного сигнала при τ63%, мин. | RH - 2 мин t° - 5 мин |
| Выходной сигнал преобразования относительной влажности | 4…20мА (0,16мА/ %RH) |
| Выходной сигнал преобразования температуры | 4…20мА (0,1143мА/ °С; 4 мА при минус 40 °С 8,571мА при 0°С 20 мА при +100 °С) |
| Индикация состояния датчика | Есть, 2-х цветная (красный, зеленый) |
| Сопротивление нагрузки, Ом | ≤500 |
| Погрешность преобразования температуры, °С | ± 0,4...0,6 |
| Погрешность преобразования относительной влажности, % RH | ±2,2...3,5 |
| Время установления выходного сигнала после подачи питания, сек | 10 |
| Ток нагрузки каждого канала, мА | ≤ 20 |
| Долговременный дрейф t° за год, °C | <0,03 |
| Диапазон измерения температуры, °С | -40…+100 |
| Долговременный дрейф, RH за год | <0,25 |
| Диапазон измерения относительной влажности, % RH | 0 … 100 |
