Датчик бесконтактный ёмкостный BCB.46758
Параметры исполнения
- Рабочее расстояние переключения, Sa, мм
- 10 (рег. 0...20)
- Схема выхода
- AC 2-х пр.
- Функция выхода
- NO(NC) опционально
- Диапазон питающих напряжений, В
- 20-250[AC/DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
- Способ установки
- Не встраиваемый
В заявке будет указано полное исполнение и артикул 46758.
Запросить цену и срокsales@prom-elec.comНазначение и особенности BCB.46758
Датчик бесконтактный ёмкостный BCB.46758 производства СКБ Индукция, артикул 46758. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

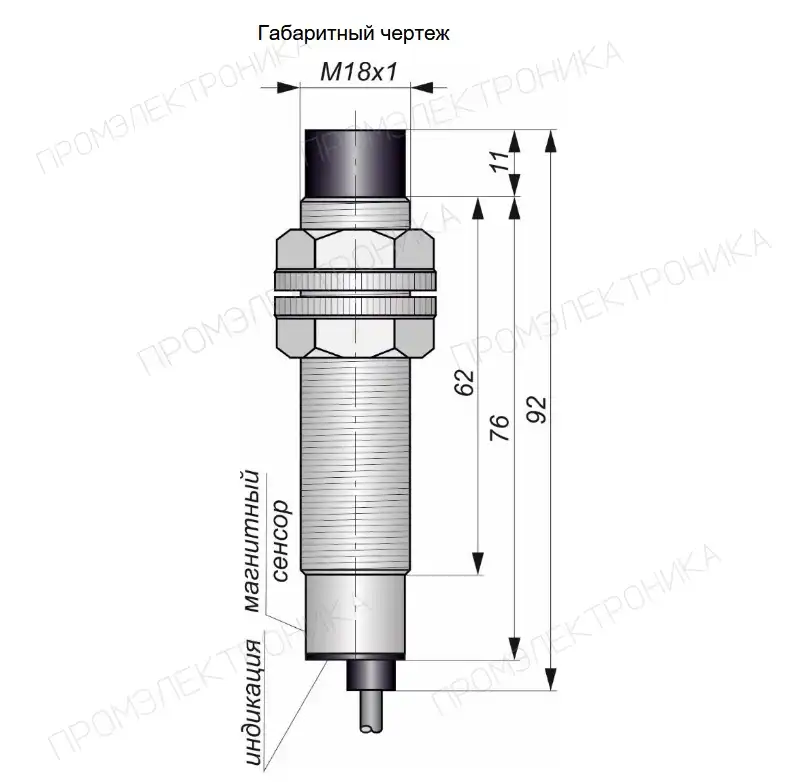

Монтажные характеристики BCB.46758: корпус — Цилиндрический с резьбой, М18x1; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.

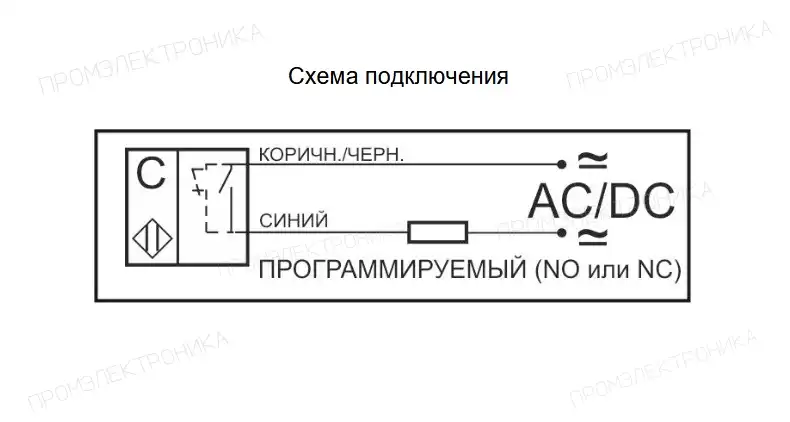

Электрическое исполнение: питание 20-250[AC/DC] В, схема выхода «AC 2-х пр.», функция «NO(NC) опционально». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение BCB.46758 — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68/ IP 67; рабочая температура окружающей среды -35...+75 °C; максимальная частота переключения 2 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Способ установки | Не встраиваемый |
|---|---|
| Схема выхода | AC 2-х пр. |
| Функция выхода | NO(NC) опционально |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 2 |
| Степень защиты IP | IP 68/ IP 67 |
| Момент затяжки крепежа, Нм, не более | 2,4 |
| Материал гайки | Пластик |
| Наличие регулировки Sn | Есть (программно) |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 10 (рег. 0...20) |
| Диапазон питающих напряжений, В | 20-250[AC/DC] |
| Ток нагрузки, мА, не более | 10...500 |
| Наличие индикации включения | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 4 |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | 2x0,34 мм² |
| Рабочая температура окружающей среды, °С | -35...+75 |
| Рабочее расстояние переключения, Sa, % от Sn | ≤81 |
| Задержка выключения, с | 0*,1,3,6,10,30,60,100,300,600 |
| Задержка включения, с | 0*,1,3,6,10,30,60,100,300,600 |
