СКБ ИНДУКЦИЯ · АРТИКУЛ 46490

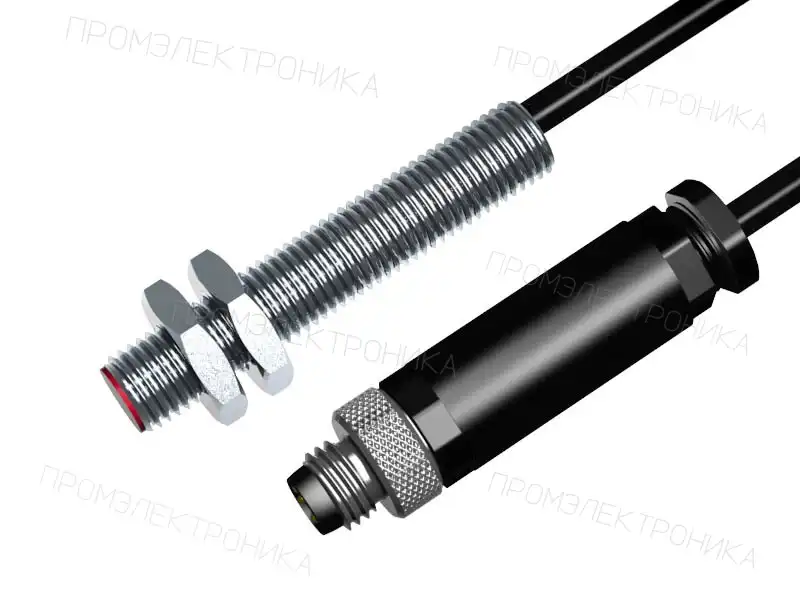

Датчик бесконтактный индуктивный И81-NO-PNP(12Х18Н10Т, Lкаб=5м)
Полное обозначение: И81-NO-PNP(12Х18Н10Т, Lкаб=5м)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 1,5
- Рабочее расстояние переключения, Sa, мм
- 1,2
- Схема выхода
- PNP общий (-)
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М8х1
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 46490.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И81-NO-PNP(12Х18Н10Т, Lкаб=5м)
Датчик бесконтактный индуктивный И81-NO-PNP(12Х18Н10Т, Lкаб=5м) производства СКБ Индукция, артикул 46490. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».
Монтажные характеристики И81-NO-PNP(12Х18Н10Т, Lкаб=5м): корпус — Цилиндрический с резьбой, М8х1; материал — Нержавеющая сталь; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 1,5 мм. Рабочее расстояние Sa указано отдельно: 1,2 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «PNP общий (-)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И81-NO-PNP(12Х18Н10Т, Lкаб=5м) — кабель, длина кабеля 5 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 1500 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 1,5 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | PNP общий (-) |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М8х1 |
| Материал корпуса датчика | Нержавеющая сталь |
| Максимальная частота переключения, Гц | 1500 |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 3 |
| Материал гайки | Нержавеющая сталь |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 1,2 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 250 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 1 |
| Способ подключения | Кабель |
| Длина кабеля, м | 5 |
| Тип кабеля | 3x0,12 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 15 |
