Датчик нулевого положения ZPS01M-8PZ-0,2P4A
Параметры исполнения
- Диапазон перемещений штока, мм
- ±8

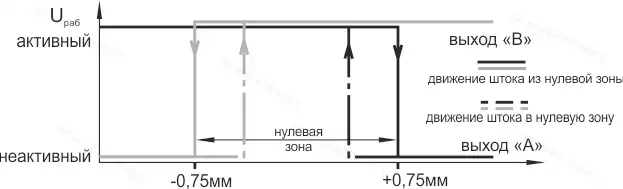

- Зона нулевого положения, мм
- ±0,75
- Зона срабатывания выхода "А", мм
- 0,75 .. 8
- Зона срабатывания выхода "В", мм
- -8 .. -0,75

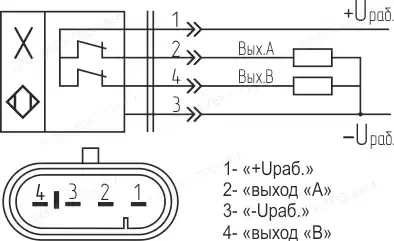

- Схема выхода
- PNP общий (-)
- Диапазон питающих напряжений, В
- 12-30[DC]
В заявке будет указано полное исполнение и артикул 44389.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ZPS01M-8PZ-0,2P4A
Датчик нулевого положения ZPS01M-8PZ-0,2P4A производства СКБ Индукция, артикул 44389.
Параметры, с которых стоит начать подбор ZPS01M-8PZ-0,2P4A: диапазон перемещений штока, мм — ±8; зона нулевого положения, мм — ±0,75; зона срабатывания выхода "а", мм — 0,75 .. 8; зона срабатывания выхода "в", мм — -8 .. -0,75.

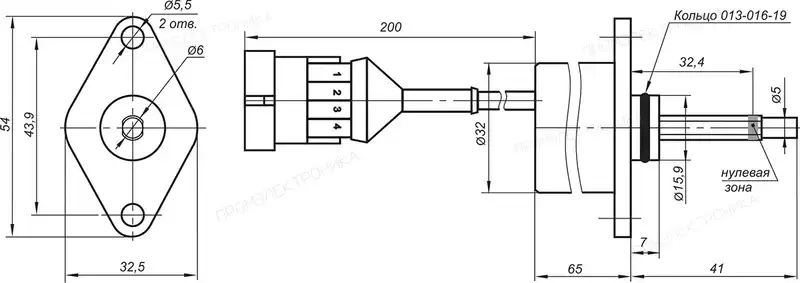

Монтажные характеристики ZPS01M-8PZ-0,2P4A: материал — Сталь.
Электрическое исполнение: питание 12-30[DC] В, схема выхода «PNP общий (-)». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение ZPS01M-8PZ-0,2P4A — разъём. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -40…+85 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Схема выхода | PNP общий (-) |
|---|---|
| Материал корпуса датчика | Сталь |
| Степень защиты IP | IP 67 |
| Диапазон питающих напряжений, В | 12-30[DC] |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Способ подключения | Разъём |
| Рабочая температура окружающей среды, °С | -40…+85 |
| Ток потребления, мА, не более | 25 |
| Тип разъёма | AMP Superseal 1,5 |
| Максимальное рабочее давление, МПа | 4,5 |
| Диапазон перемещений штока, мм | ±8 |
| Зона нулевого положения, мм | ±0,75 |
| Зона срабатывания выхода "А", мм | 0,75 .. 8 |
| Зона срабатывания выхода "В", мм | -8 .. -0,75 |
