Датчик уровня жидкости DP01-NO-PNP-P3A.5-G1/2 (Lкаб=0,3м)
Параметры исполнения
- Схема выхода
- PNP общий (-)
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 15-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, G1/2
- Способ подключения
- Разъём
- Степень защиты IP
- IP 68/ IP6х(5,6,7,8) разъема в соответствии с IP соединителя
В заявке будет указано полное исполнение и артикул 42539.
Запросить цену и срокsales@prom-elec.comНазначение и особенности DP01-NO-PNP-P3A.5-G1/2 (Lкаб=0,3м)
Датчик уровня жидкости DP01-NO-PNP-P3A.5-G1/2 (Lкаб=0,3м) производства СКБ Индукция, артикул 42539. Исполнение относится к группе «Уровня жидкости DP».

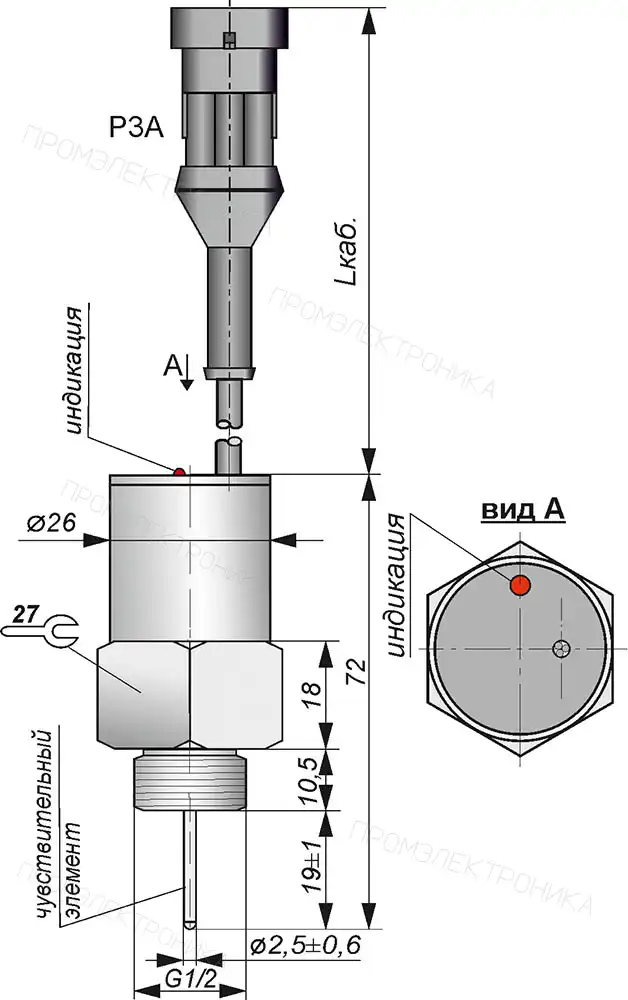

Монтажные характеристики DP01-NO-PNP-P3A.5-G1/2 (Lкаб=0,3м): корпус — Цилиндрический с резьбой, G1/2; материал — Нержавеющая сталь.
Электрическое исполнение: питание 15-30[DC] В, схема выхода «PNP общий (-)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

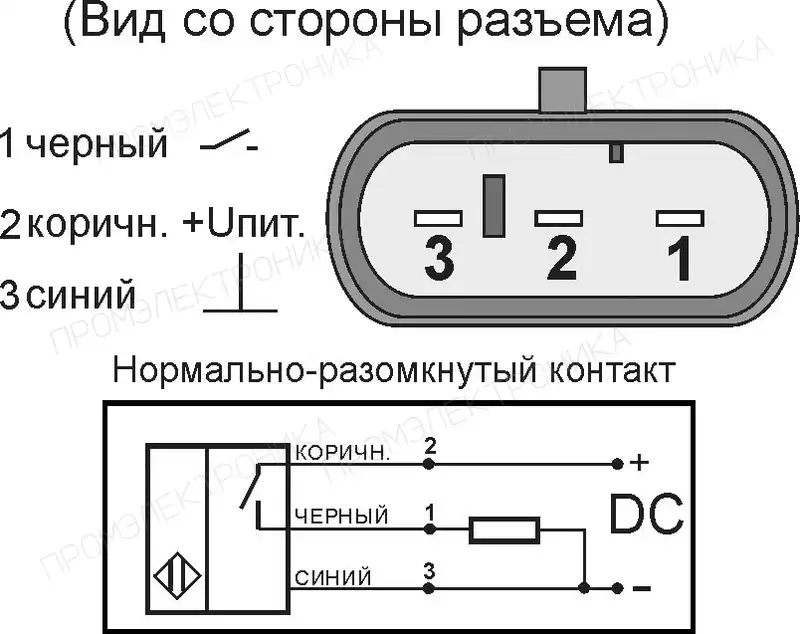

Подключение DP01-NO-PNP-P3A.5-G1/2 (Lкаб=0,3м) — разъём, длина кабеля 0,3 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68/ IP6х(5,6,7,8) разъема в соответствии с IP соединителя; рабочая температура окружающей среды -50…+75 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Схема выхода | PNP общий (-) |
|---|---|
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, G1/2 |
| Материал корпуса датчика | Нержавеющая сталь |
| Степень защиты IP | IP 68/ IP6х(5,6,7,8) разъема в соответствии с IP соединителя |
| Момент затяжки крепежа, Нм, не более | 8 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 15-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Способ подключения | Разъём |
| Длина кабеля, м | 0,3 |
| Тип кабеля | 3x0,34 мм² |
| Рабочая температура окружающей среды, °С | -50…+75 |
| Тип разъёма | Р3А |
| Максимальное рабочее давление, МПа | 2,5 |
| Материал чувствительного элемента | Нержавеющая сталь |
| Задержка включения (погружение в контролируемую жидкость), сек, не более | 2 |
| Типоразмер корпуса (маркировка) | G1/2 |
| Ток потребрения в воздушной среде, мА, не более | 35 |
| Ток потребрения в жидкой среде, мА, не более | 165 |
| Температура нагрева чувствительного элемента,°С, не более | 180 |
