Датчик контроля скорости ИДС40-NO-AC-P-2,5
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 50
- Рабочее расстояние переключения, Sa, мм
- 40,5
- Схема выхода
- AC 2-х пр.
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 20-250[AC ] 30-250[DC ]
- Типоразмер корпуса, мм
- Прямоугольный, 80x80x40
В заявке будет указано полное исполнение и артикул 41960.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ИДС40-NO-AC-P-2,5
Датчик контроля скорости ИДС40-NO-AC-P-2,5 производства СКБ Индукция, артикул 41960. Исполнение относится к группе «Контроля скорости, 2-х, 3-х проводные на переменное напряжение, 20-250В».
Монтажные характеристики ИДС40-NO-AC-P-2,5: корпус — Прямоугольный, 80x80x40; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 50 мм. Рабочее расстояние Sa указано отдельно: 40,5 мм. Эти величины учитывают при выборе фактического зазора.

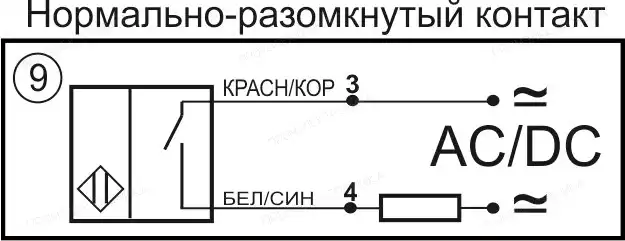

Электрическое исполнение: питание 20-250[AC ] 30-250[DC ] В, схема выхода «AC 2-х пр.», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение ИДС40-NO-AC-P-2,5 — разъём. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 50 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | AC 2-х пр. |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Прямоугольный, 80x80x40 |
| Материал корпуса датчика | Пластик |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 4 |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 40,5 |
| Диапазон питающих напряжений, В | 20-250[AC ] 30-250[DC ] |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 2,5 |
| Способ подключения | Разъём |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Ток потребления, мА, не более | 50 |
| Фиксированная первоначальная задержка включения, tзад, сек | 9 |
| Наличие регулировки частоты fo | Нет |
| Максимальная частота воздействия, fo, Гц | 2,5 |
| Диапазон частоты воздействия, fo, Гц | 0,1…2,5 |
| Наличие индикации частоты | Нет |
| Наличие индикации срабатывания | Нет |
